加熱能力6～12kW。ハイパワーな温水循環装置

HS-6・8・12型

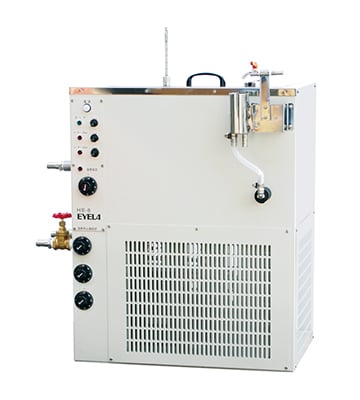

150chillimg

射出成型機などの金型温調、CVD装置、各種ロールなどの工作機械、半導体製造装置の恒温に、大容量の加熱能力を有した温水循環装置シリーズ

  • 最大流量60L/minの循環ポンプを搭載しているので、大きな外部装置にも安定した温水を循環できます。
  • 独立過昇防止器を搭載し、安全に配慮しています。
  • 循環口は外径21mm（Rc3/4）ホース口を標準装備しています。必要に応じて金属配管による接続も可能です。
  • 循環先装置の仕様に合わせた特注対応も可能です。お問合せください。
仕様

型式 HS-6 HS-8 HS-12
製品コードNo. 113890 113900 113910
価格（税別） ￥ 1,205,000 ￥ 1,318,000 ￥ 1,483,000
製品名 大型温水循環装置
循環方法 密閉系向循環
対応循環水 水
温度制御方式 ヒータON-OFF制御
温度調節範囲 室温+30～90℃
温度調節精度 ±3℃
設定・表示 ボリューム設定
温度センサ 液体膨張式
安全機能 漏電・過電流ブレーカ、過昇防止器、空焚き防止
外部循環能力 最大流量60L/min、最大揚程6m（50Hz）
外部循環ノズル ⌀ 21（Rc3/4）
吐出口・戻り口
ヒータ

2kW×2 ON、OFF切替可能

2kW×1 温調用、最大6kW

2kW×3 ON、OFF切替可能

2kW×1 温調用、最大8kW

3kW×3 ON、OFF切替可能

3kW×1 温調用、最大12kW
水槽材質 ステンレス
水槽寸法(㎜) 450W×300D×300H 500W×350D×350H
水槽容量 40.5L（液量30L） 61L（液量50L）
使用周囲温度範囲 5～35℃
外寸法 603（753）W×404（504）D×762（852）H 703（853）W×454（554）D×812（902）H
質量 約60kg 約65kg
電源入力 20A、6.5kVA 30A、8.5kVA 45A、12.5kVA
電源電圧 AC200V三相 50／60Hz
電源ユーティリティー AC200V 三相 30A容量 AC200V 三相 40A容量 AC200V 三相 50A容量
電源コード 4.4m







ノンフロン小型低温水循環装置(クールエース）





低温恒温水槽 ユニエースバス






※ 循環先の負荷が少ない場合は、室温＋15℃で温度調節ができない場合があります。
※ 運賃等が必要です。別途お見積りいたします。
※ 電源プラグは付属していません。
データ

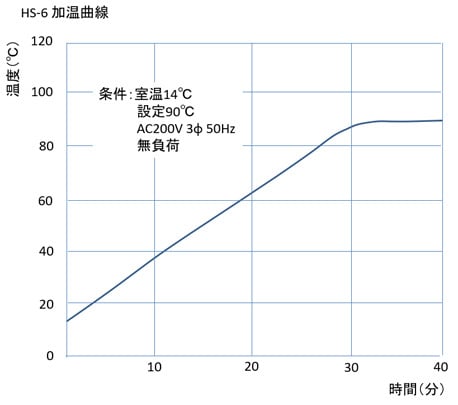

  • 加温曲線

    151chillimg





オプション

HS-6・8・12のオプション設定はございません。配管設置については、お問合せください。
