低温・恒温水循環装置(チラー)｜冷却水循環装置

お問合せ

特長
仕様
データ
オプション

CO²排出量を大幅に削減できる冷凍機インバーター制御のクールエース・エコシリーズ

CAE-1020A CAE-1020S CAE-1310A CAE-1310S

・インバーターシステムにより、従来の当社製品より冷却速度が3倍。
・約47%の省エネ効果で、消費電力、CO₂削減に貢献します。

熱媒体（ブライン）の削減と結露対策

冷却水槽がないので、熱媒体（ブライン）量を大幅に削減できます。（年間約2～3Lの使用量）迅速に冷却が行なえ節電が可能です。

結露せずに安定した熱媒体を供給
水分吸湿や蒸発のないクローズド循環方式です。熱交換部と蓋が独立しているので蓋は結露しません。水槽開口部が小さいので、ブラインの吸湿、組織変化、交換・補充の頻度が抑えられます。
見やすい表示、操作部

産業分野での使用を考慮したS型

緊急停止ボタン・警報出力端子
配管中の液漏れや循環先の異常時などにボタンひとつで装置を緊急停止させます。
チラーが異常状態になった際に、循環先の装置に警報（アラーム）を接点出力します。

CAE-1310A・1310S型

高さ570mmの省スペース低床タイプです。ドラフトチャンバーや実験台下部に設置できます。
※ 排熱をドラフトチャンバーを通じて室外に排出する構造になっています。

循環ノズルは装置背面に装備しているので、ドラフトチャンバー下や実験台下などに設置する場合、背面から保冷ホースを回せるので、保冷ホースが邪魔になりません。

高圧ポンプ仕様
CAE-1020A・1020S型搭載ポンプでは能力が不足する場合に、高圧ポンプタイプを別途製作いたします。（特注対応）

従来機種との比較(冷却速度・消費電力量・ランニングコスト)

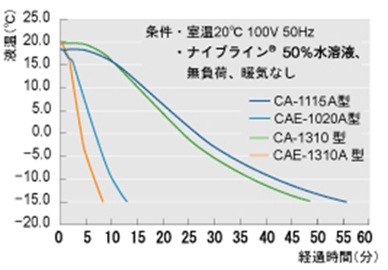

設定温度まで迅速に冷却

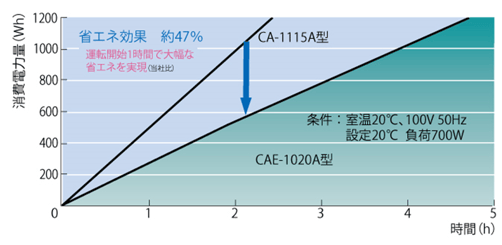

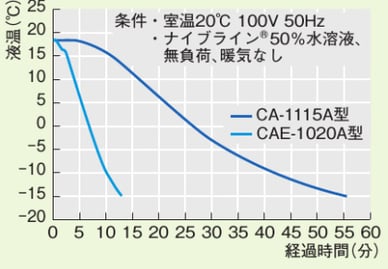

CAE-1020A型とCA1115A型比較

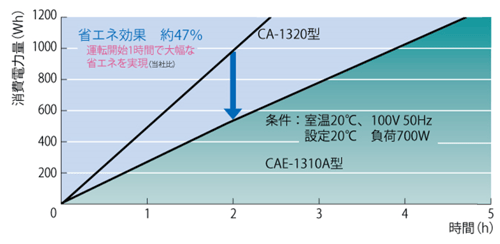

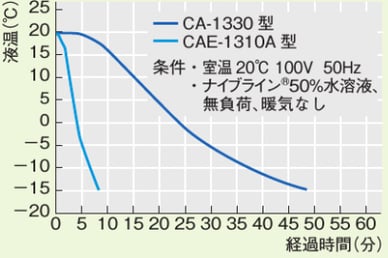

CAE-1310A型とCA1330型比較

従来機種到達時間新機種到達時間

CA-1115A型 55分 → CAE-1020A型約13分

CA-1330型 47分 → CAE-1310A型約8分

熱媒体量が少ないため迅速に冷却が行なえるので、常時電源を入れておく必要がありません。節電、コスト削減に貢献します。

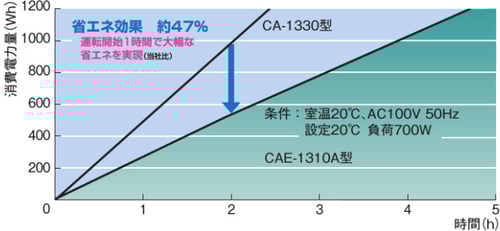

消費電力量の比較

CAE-1020A型と従来機種CA-1115A型

CAE-1310A型と従来機種CA-1330型

従来機種	到達時間		新機種	到達時間
CA-1115A型	55分	→	CAE-1020A型	約13分
CA-1330型	47分	→	CAE-1310A型	約8分

CO₂排出量、電気料金比較

型式	CO2年間排出量比較（kg）		年間電気料金比較
CA-1115A型(従来機種)	3799		¥161,674		Max.省エネ効果約47％

CAE-1020A型	2013		¥85,686
	削減量	1786	削減額	¥75,988
CA-1320型(従来機種)	1090		¥46,404		Max.省エネ効果約47％

CAE-1310A型	578		¥24,595
	削減量	512	削減額	¥21,809

※1日24時間、年間365日連続終夜運転の条件です。
※ CO₂の削減量は、「2024年度のCO₂排出係数について」環境省公開（東京電力エナジーパートナーHP）中の排出係数0.457（kg-CO₂/kWh）を使用しています。
（参考）2022年度、1人あたりの1ヶ月のCO2排出量は、全国平均で1,838kgと報告されています。
※電気料金は19.45円/kWh（東京電力エナジーパートナー業務用電力契約電力500kW以上、夏季含む通年）での算定です。

ブライン使用量比較

推奨ブライン（冷媒）ナイブライン®　Z-1型20kg　製品コードNo.182910 価格(税別)¥21,000の場合

型　式	ブライン使用量(1台あたり）	ブライン削減量
CA-1115A型（従来機種）	28L(7L×4)/年※ ¥31,000/年	26.5L/年 ¥29,300/年
CAE-1020A型	1.5L/年 ¥1,700/年	26.5L/年 ¥29,300/年
CA-1320型（従来機種）	24L(6L×4)/年※ ¥26,600/年	23L/年 ¥25,500/年
CAE-1310A型	1L/年 ¥1,100/年	23L/年 ¥25,500/年

※冷却能力、循環量などの性能を維持、および添加された防錆剤、防腐剤の効力を維持するためのブライン交換頻度は、冷却水槽タイプの冷却水循環装置CA-1114型、CA-1310型は3ヶ月に1度（年4回）、CAE-1020A型、CAE-1310A型は、わずか年1回です。

型式	CAE-1020A	CAE-1020S	CAE-1310A	CAE-1310S
製品コードNo.	251440	251460	251450	251470
価格（税別）	¥443,000	¥466,000	¥453,000	¥478,000

製品名

インバーター仕様チラー(クールエース・エコ)

冷却・循環方法	空冷・密閉系向循環

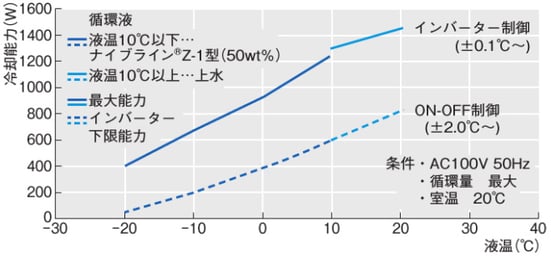

温度制御方式	インバーター周波数制御
対応循環水	上水、エチレングリコール、ナイブライン®、エタブライン®
温度設定範囲	-20～30℃		-20～20℃
温度調節精度	±0.1℃～		±0.5℃～

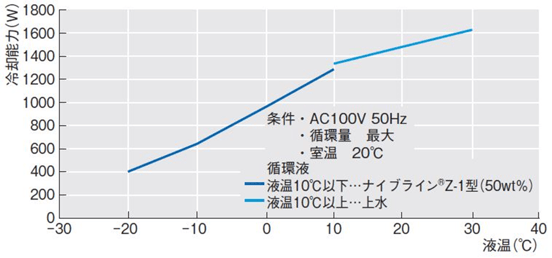

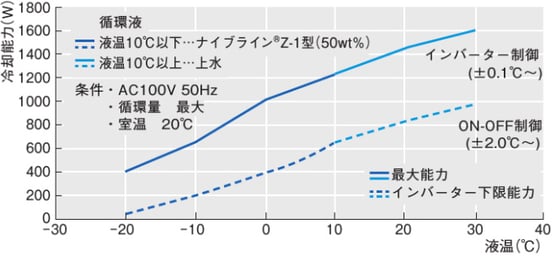

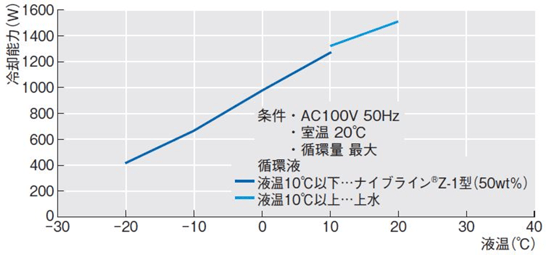

冷却能力 at液温10℃	1240W(1066kcal/h)		1300W(1118kcal/h)
冷却能力 at液温0℃	980W(842kcal/h)		950W(817kcal/h)
冷却能力 at液温-10℃	650W(559kcal/h)		640W(550kcal/h)

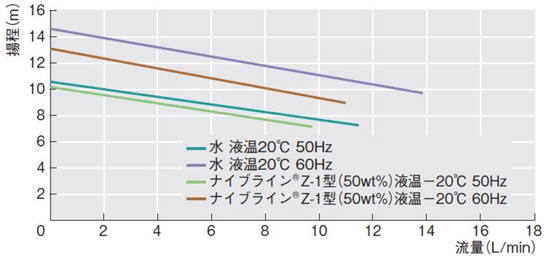

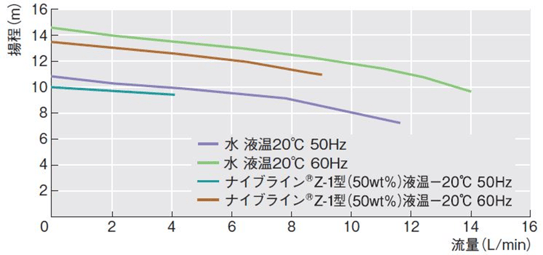

外部循環能力	最大流量11.5／13.8 L/min、最大揚程9.5／13m(50／60Hz)
安全機能	温調器自己診断機能、冷凍機オーバーロード、センサ不良、冷凍機高圧スイッチ、冷凍機保護タイマ、循環ポンプサーマルプロテクタ、凍結防止流量スイッチ、インバーターアラーム、漏電・過電流ブレーカ
付属機能	温度表示補正	温度表示補正、緊急停止ボタン	温度表示補正	温度表示補正、緊急停止ボタン
外部入・出力	-	警報出力端子無接点電圧 (a接点)出力 AC250V/DC30V Max.3A	-	警報出力端子無接点電圧 (a接点)出力 AC250V/DC30V Max.3A
冷凍機・冷媒	空冷式出力 550W・R410A
循環ポンプ	マグネットポンプ
外部循環ノズル	吐出口・戻り口共外径10.5mmホース口(Rc3/8メネジ)
水槽容量	3L		2L
使用周囲温度範囲	5～35℃
外寸法(mm)	340W×439(452)D×852H		460W×430(458)D×570H
重量	約50kg		約47kg
電源入力・定格電源	8A 0.8kVA・AC100V 50／60Hz		9A 0.9kVA・AC100V 50／60Hz

※性能は室温20℃、定格電源電圧、50Hz、無負荷時の値です。
※冷却能力は表示能力の±10％です。
※外部循環能力は表示能力の±10％です。
※液温を10℃以下に設定する場合は、低温用熱媒体を使用してください。
※純水は使用できません。
※液温0℃以下での冷却能力値は、循環液がエチレングリコール60％の場合です。
※熱負荷が少ない場合、冷凍機ON-OFF制御(設定＋0.0℃でON、設定－2.5℃で冷凍機OFF)になります。
※流量調整バルブを装備していません。別途オプションよりご購入ください。
※CAE-1020A(S)型：設定温度が10℃以下で、循環量が少ない(約3L/min以下)場合は、バイパスラインをご使用ください。
※( )内の寸法は突起物を含みます。
