Low Temp. Circulator

低温恒温水循環装置 (クールエース・エコ)

CA-2610、CA-2610S、CA-2600C、CA-2600F(F2)型

冷却能力2800W以上。産業分野、分析装置組込みのニーズに対応

       CA-2610                   CA-2610S              CA-2600C              CA-2600F(F2)

冷却能力3000Wクラスのミドルパワーの冷却水循環装置です。中・大型 の研究機器はもとより、分析装置、工作機械、半導体製造装置な どの発熱部の冷却が行なえます。 幅広い用途での使用に対応する各種安全機能を充実、外部温度 センサ出力端子、温度記録計出力端子、冷凍機異常・温度異常・セ ンサ異常などを知らせるアラーム出力も装備しています。

CA-2610・2610S型
・温度調節範囲は－10℃～室温(設定35℃まで)とワイド、温度調節精度は±2℃以下で用途が拡大します。
・密閉蓋(オプション)を使用すれば開放系への循環も行なえます。
・特注でオイル循環タイプ、高吐出力タイプ、純水循環タイプも製作いたします。お問合せください。
・CA-2610S型は緊急停止ボタン、外部から制御できる遠隔操作端子 を装備し、産業機械分野でのニーズにも対応します。

CA-2600C型
・水道圧と同程度の吐出圧0.2MPaの循環ポンプを内蔵しています。配管径が細い場合や循環先までの揚程や距離がある場合などに適しています。
・緊急停止ボタン、外部から制御できる遠隔操作端子を装備し、産業機械分野でのさまざまなニーズに対応します。
・バイパスバルブを標準装備しているので、吐出圧の調整が行なえます。配管抵抗が高い流路には、ポンプの保護にも役立ちます。

CA-2600F(F2)型
・純水（電気伝導率0.01mS/m（0.1μS/cm）以上）、シリコンオイル （at液温10℃ 粘度10mPa・S以下）を循環できます。
・配管内にイオン交換樹脂を通して徹底した水質管理が必要とさ れる用途に適しています。
・不活性で電気絶縁性が高いシリコンオイル、バーレルシリコー ンフルード®が循環できるので、静電気を嫌う循環先や半導体 製造装置の温度管理などに適しています。
・CA-2600F2型は水道と同程度の吐出圧0.2MPaの循環ポンプを 内蔵しています。配管径が細い場合や循環先までの揚程や距離 がある場合、エルボやゲートバルブなどが配管内に複数あり圧 力損失が高くなることが想定される流路などに適しています。

機能一覧

型　式 CA-2610型 CA-2610S型 CA-2600C型 CA-2600F型 CA-2600F2型
温度設定範囲 -10～35℃(ヒータなし) 10～35℃(ヒータなし)
対応循環水 上水、ナイブライン®　Z-1・NFP型、エタブライン® エチレングリコール 純水(電気伝導率0.01ｍS/m以上)、上水、ナイブライン®　Z-1・NFP型、 エタブライン®、エチレングリコール、 シリコンオイル、バーレルシリコーンフルード®　M-2型
冷却能力（at20℃） 3000W（2580kcal/h） 3000W（2580kcal/h） 2800W（2408kcal/h） 3000W（2580kcal/h） 2900W（2494kcal/h）
最大揚程(50Hz) 9.5m 9.5m 20m 10m 20.5m
外部入・出力 アラーム出力 アラーム出力、遠隔操作入力
安全機能 - 緊急停止ボタン
付属機能 バイパスバルブ オプション：バイパスバルブ

仕様








ノンフロン小型低温水循環装置(クールエース）





低温恒温水槽 ユニエースバス






型式 CA-2610 CA-2610S
製品コードNo. 270140 270150
価格（税別） ¥640,000 ¥672,000
製品名 冷却水循環装置（クールエース）
循環方式 密閉系向循環
温度制御 キャピラリーチューブ能力切替制御＋冷凍機ON-OFF制御
温度設定範囲 -10～35℃（ヒータなし）
温度調節精度 ±2℃以下
温度センサ サーミスタ
冷却能力1 20℃：3000W（2580kcal/h）　
冷却能力2 10℃：2500W（2150kcal/h）
外部循環能力 最大流量23.5／27L/min、最大揚程9.5／13m（吐出圧：0.09／0.13MPa）
（50／60Hz）
対応循環水(熱媒体) 水道水・軟水（軟水樹脂処理済み）・蒸留水（イオン交換樹脂処理なし）・エチレングリコール、プロピレングリコール、ナイブライン🄬 Z-1型、NFP型　など
設定・表示 シートキー入力・デジタル表示
安全機能1 漏電・過電流ブレーカ、循環ポンプサーマルプロテクター、温度上昇下限アラーム、温調器自己診断機能、センサ異常、冷凍機オーバーロード、
冷凍機高圧スイッチ、冷凍機保護タイマ
安全機能2 停電アラーム 緊急停止ボタン
付属機能 バイパスバルブ、流量調節バルブ
外部入・出力１ 外部温度センサ端子、温度記録計出力端子、アラーム出力端子　アラーム項目：温度上昇下限、温調器自己診断機能、センサ異常、冷凍機オーバーロード、
冷凍機高圧スイッチ
外部入・出力２ 停電アラーム 遠隔操作出力端子
循環ポンプ マグネットポンプ 出力41/59W(50／60Hz)
槽内容量 16.5L(液量14L)
槽材質 ステンレス
槽内寸法(mm) ⌀ 280×270H
外部循環ノズル 吐出口・戻り口共(Rc1/2メネジ)　外径16mmホース口
冷凍機・冷媒 空冷式　出力1.1kW・R407C
冷却方式 空冷
冷却コイル ステンレス
使用周囲温度 5～35℃
電源コード 長さ：約3ｍ、外径：約8.5mm
電源入力 10A 2.0kVA
電源電圧 AC200V　単相50／60Hz
電源ユーティリティー AC200V　単相　15A容量
外寸法（mm） 450（555）W×515D×1010（1025）H
質量 約84㎏
オプション機能 循環水圧力異常アラーム（オプション）、循環水流量低下アラーム（オプション）
型式 CA-2600C CA-2600F CA-2600F2
製品コードNo. 265660 265590 265600
価格（税別） ¥710,000 ¥769,000 ¥851,000
製品名 冷却水循環装置（クールエース）
循環方式 密閉系向循環
温度制御 キャピラリーチューブ能力切替制御＋冷凍機ON-OFF制御
温度設定範囲 -10～35℃
（ヒータなし）		 10～35℃（ヒータなし）
温度調節精度 ±2℃以下
温度センサ サーミスタ
冷却能力1 2800W（2408kcal/h）（液温20℃時） 3000W（2580kcal/h）（液温20℃時） 2900W（2494kcal/h）（液温20℃時）
冷却能力2 10℃：2350W（2021kcal/h） 10℃：2500W（860kcal/h） 10℃：2400W（2064kcal/h）
外部循環能力 最大流量27／30L/min　最大揚程20/28m
（50／60Hz）		 最大流量13.5／16L/min　最大揚程10／14m
（50／60Hz）		 最大流量17.5／18.5L/min
最大揚程20.5／25m
（50／60Hz）
対応循環水(熱媒体) 上水、エチレングリコール、ナイブライン🄬 上水、純水（電気伝導率0.01mS/m（0.1μS/cm）以上）、シリコンオイル、バーレルシリコーンフルード🄬 M-2型、エチレングリコール、ナイブライン🄬
設定・表示 シートキー入力・デジタル表示
安全機能 漏電・過電流ブレーカ、冷凍機高圧圧力スイッチ、オーバーロードリレー保持回路、冷凍機保護タイマ、温度調節器自己診断機能、
循環ポンプサーマルプロテクター
付属機能 温度表示補正機能、緊急停止ボタン、流量調節バルブ、バイパスバルブ 温度表示補正機能、緊急停止ボタン　流量ストップバルブ、バイパスラインセット（オプション）
外部入・出力１ アラーム出力端子：無電圧a接点 AC250V/DC30V Max.3A、遠隔操作入力端子：無電圧接点
循環ポンプ マグネットポンプ出力41/59W（50／60Hz)　ｘ2台 150Wモータ、
2段ポンプ		 150Wモータ、
4段ポンプ
槽内容量 16.5L（液量14L） 16.5L（液量12.5L） 16.5L（液量12.0L）
槽材質 ステンレス
槽内寸法(mm) 内径280×270H
外部循環ノズル 吐出口・戻り口共（Rc1/2）　外径16mmホース口 吐出口・戻り口共　外径14mmホース口（Rc3/8）
冷凍機・冷媒 空冷式　出力1.1kＷ・R407C
冷却方式 空冷
冷却コイル ステンレス
使用周囲温度 5～35℃
電源コード 長さ：約10ｍ、外径：約11mm
電源入力 11Ａ・2.2kVA
電源電圧 AC200V　単相　50／60Hz
電源ユーティリティー AC200V　単相　15A容量
外寸法（mm） 450（550）W×555D×1010（1045）H 450W×515D×1236H
質量 約105kg 約113kg 約117kg

※性能は室温20℃、上水、定格電源電圧、50Hz、無負荷時での値です。
※電源電圧の性能保証はAC200V ＋10％以内、－5％以内です。
※温度設定が－10～0℃未満の場合は冷凍機がON-OFF制御になり、冷凍機保護タイマが動作するので、使用条件（室温・負荷・循環水の種類・槽内の撹拌状態等）により 温度調整精度が異なります。
※液温を10℃以下に設定する場合は低温用熱媒体を使用してください。
※シリコンオイルは液温10℃時に粘度10mPa・S以下の物性の物をご使用ください。
※（　）内の寸法は突起物を含みます。
※電源プラグは付属していません。
※運賃等が必要です。別途お見積りいたします。

データ

CA-2610・2610S型

  • 冷却能力曲線

    ※冷却能力は表示能力の±10%です。
    ※表示能力は装置単体での能力です。
  • 循環能力曲線

CA-2600C・2600F(F2)型

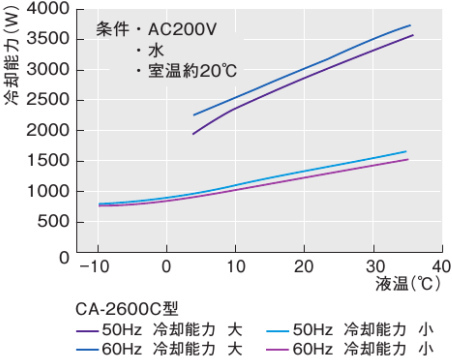

  • 冷却能力曲線(CA-2600C型)

    ※冷却能力は表示能力の±10%です。
    ※表示能力は装置単体での能力です。
  • 冷却能力曲線(CA-2600F・F2型)

    ※冷却能力は表示能力の±10%です。
    ※表示能力は装置単体での能力です。
  • 循環能力曲線

オプション

製品コードNo. 価格(税別)
112780 ¥68,900
196730 ¥33,000
114230 ¥16,200
234340 ¥23,400
199420 ¥49,300
199430 ¥104,000
161240 ¥23,600
161250 ¥51,500
265460 ¥59,200
265470 ¥31,100
製品名　型式
密閉蓋密閉蓋
循環先が開放系の場合に使用してください。
外部温度センサ外部温度センサ　STP-300型
循環先の試料温度で温調します。
出力リード線出力リード線　ROL-100型
アラームの接点出力を行なう際に使用します。
遠隔操作リード線遠隔操作リード線　RC-110型
温度調節、ポンプ、電源のON-OFFの遠隔操作を行なう際に使用します。
圧力スイッチ圧力スイッチ　CA-PS4型
配管内の背圧が異常に高い時などの圧力異常を検知すると、循環ポンプが停止し、アラームランプを点灯させアラーム出力させます。

流量スイッチ流量スイッチ　CA-FS2型
配管内の背圧、漏水などによって流量が低下すると、循環ポンプが停止し、アラームランプを点灯させアラーム出力させます。
圧力計圧力計　CA-P型
循環水圧力が測定できます。
流量計　CA-F2型流量計
循環水流量が測定できます。
圧力計セット（特殊熱媒体用）圧力計セット（特殊熱媒体用）
純水、シリコンオイルなどを循環する際の圧力計測に使用できます。
バイパスラインセットバイパスラインセット
循環水の圧力調整が行なえます。また、背圧が高い場合のポンプの保護の役目をします。
※CA-2610・2610S・2600C型はバイパスバルブ、バイパスラインは標準装備です。
2610
・S型		 2600C型 2600F型 2600F2型
● - - -
● ● ● ●
● ● ● ●
●
（S型のみ）		 ● ● ●
● ● - -
● ● - -
● ● - -
● ● - -
- - ● ●
- - ● ●

機種別適応ホース

製品コードNo. 価格(税別)
113290 ¥6,400
143340 ¥12,900
174460 ¥31,100
233900 ¥49,700
235180 ¥41,400
265500 ¥8,800
265510 ¥18,300



製品名 内径 循環水耐圧 長さ
保冷ホースセット
(適用温度-30～80℃)		 15㎜ 0.1MPa 1m
2m
5m
耐圧保冷シリコンホースセット
(適用温度-30～80℃)		 15㎜ 0.5MPa 5m
耐圧保冷ブレードホースセット
(適用温度-30～80℃)		 15㎜ 0.5MPa 5m
フレキチューブ　ステンレス
(適用温度0～50℃)		 呼び径
13㎜		 0.75MPa 1m
2m



2610・S型 2600C型 2600F型 2600F2型
● - ● -
● ● ● ●
● ● ● ●
● ● ● ●



※ ●：F・F2型にシリコンオイル、バーレルシリコーンフルード®　M-2型を循環させる場合には使用できません。
※ C型は上水、エチレングリコール、ナイブライン®、エタブライン®のみ循環ができる仕様です。



■ 循環ノズルA-2型(真鍮製、外径13.5R3/8)、A-5型(ステンレス、外径13.5R1/2)変更時は以下の対応表通り。

製品コードNo. 価格(税別)
113280 ¥5,900
143330 ¥12,600
174440 ¥28,200
150820 ¥10,400
234170 ¥57,800
235150 ¥35,500
160340 ¥9,900
265490 ¥27,200



製品名 内径 循環水耐圧 長さ
保冷ホースセット
(適用温度-30～80℃)		 12㎜ 0.1MPa 1m
2m
3m
ゴムホース
(適用温度-30～80℃)		 12㎜ 0.1MPa 5m
耐圧保冷シリコンホースセット
(適用温度-30～80℃)		 12㎜ 0.5MPa 5m
耐圧保冷ブレードホースセット
(適用温度0～50℃)		 12㎜ 0.5MPa 5m
耐圧ブレードホース(適用温度0～50℃) 12㎜ 0.5MPa 5m
バイトンホース
(適用温度0～50℃)		 13㎜ 0.15MPa 2m
2610・S型 2600C型 2600F型 2600F2型
● - ● -
● - ● -
● ● ● ●
● ● ● ●
● ● ● -
● - ● -

※ ●：F・F2型にシリコンオイル、バーレルシリコーンフルード®　M-2型を循環させる場合には使用できません。
※ C型は上水、エチレングリコール、ナイブライン®、エタブライン®のみ循環ができる仕様です。
