Liquid Chromatograph

液体クロマトグラフシステム関連装置

カラム・ポンプ・検出器・フラクションなどを組合わせ。
様々なテーマに応じて独自のシステムが構成可能。

液体クロマトグラフシステムの特長

［粗抽出用システム］
フラッシュクロマトシステム（カートリッジカラム）
短時間の分離時間で中圧液体クロマトグラフィーと同程度の分離能が得られるシステムです。

フラッシュクロマトシステム（ガラスカラム）
低圧分取システムです。水系溶媒でのイオン交換など、様々なクロマトグラフィーに対応できます。

中圧分取システム
汎用的な中圧分取システムなので、広い分野での合成物・抽出物の分離精製に使用できます。

［有機合成・化学一般システム］
中高圧分取システム
最大流量99.99mL/min、耐圧5MPaのポンプを採用し、ODSを用いた逆相クロマトグラフィーなど比較的高圧を必要とする高分離精製に対応したシステムです。


大量分取システム
フローセルは大量分取用を使用し、フラクションコレクターと大量分取ユニットを組合せることにより大量試料の分離・分画が行なえます。

［タンパク質・生体高分子用システム］
ステップグラジエントシステム
アフィニティークロマトグラフィーに適した8液の溶媒切換えが可能なステップグラジエントシステムです。

RI-UV分取システム
UV検出器と屈折率検出器を直列に並べ、UV吸収と屈折率を1ラインで測定するシステムです。広範囲の物質のモニタができます。

UV検出器

UV検出器 S-3161・3171型

UV検出器 S-3161型、S-3171型
S-3161 型の検出波長は汎用的な254nm とタンパク質の吸収が見られる280nmの2タイプを用意しました。オプションの干渉フィルターも用意しています。
S-3171 型は紫外の波長を任意に設定可能な検出器ですので、さまざまな物質の検出に使用できます。
オートゼロ機能があり、外部からの接点信号でも機能しますので、連続運転が容易に行なえます。
オプションのフローセルの交換で分析から大量分取まで幅広く対応できます。
UV吸収のない物質（糖類、糖アルコール類、アルコール類、脂肪酸およびエステル類、無機物、その他）の検出に使用できます。

RI検出器 RI-502型

UV吸収のある（トルエン、キノリン、m-クレゾール、アセトン、酢酸エチル、DMF、DMSO、その他）移動相を使用するクロマトの検出器として使用できます。
分子量分布測定用（ポリスチレン、ポリメチルメタクリレート、その他各種合成、天然高分子）の検出器として使用できます。
二重温調により周囲温度の変動によるドリフトを低減しました。

カタログはこちら

型式 S-3171 S-3161(254nm) S-3161(280nm) RI-502
製品コードNo. 287480 287470 287500 267320
価格(税別) ¥920,000 ¥880,000 ¥940,000 ¥1,200,000
製品名 波長可変紫外分光検出器(分析用) 固定波長紫外検出器 示差屈折率検出器
製品画像 277590s3160 277610s3170 267320ri502
タイプ ノンメタリック・分取 セミ分取
波長範囲 195～370nm 254nm 280nm 屈折率範囲 1.00～1.75
ドリフト 5×10-3ABU/h（波長：254nm、レスポンス：SLOW、セル中空気、室温一定） 2μRIU(純水封入)
レスポンス FAST、MEDIUM、SLOW　3段階 0.1/0.25/0.5/1/1.5/2/3/6sec

高・中圧ポンプ

中圧送液ポンプ(セラミック製)　VSP-2000型シリーズ

チェック弁のない送液システム

・接液部はセラミック（Al2O3、ZrO2）およびフッ素樹脂を使用していますので、ほとんどの有機溶媒の送液が可能です。
・チェック弁のない独特の送液システムです。通常使用される液クロポンプと異なり、エアー噛みなどのトラブルがありません。


VSP-2050＋VSP-5D
型式 VSP-2050 VSP-2200
製品コードNo. 278200 278210
価格(税別) ¥459,000 ¥499,000
流 量 範 囲 0.5～48mL/min 2～192mL
吐 出 圧 0～686kPa（0～7kg/cm²）

中・高圧送液ポンプ　UI型シリーズ

 リニア駆動脈流制御で高精度送液を実現
UI32410P
・ポンプ内外部の圧力を均一に制御し、無脈流に近い連続送液が可能なリニア駆動ポンプです。
・エアー混入による圧力低下を検知し、常に安定した送液を行ないます。
・３つの送液モードを搭載しています。送液中の圧変動を自動制御し、送液時の脈流を常に最小化します。
・接液部材質は、PEEK仕様・SUS仕様・PCTFE仕様からお選びください。



      UI-32-410P
型式 UI-32-410P UI-32-410S UI-32-410D
製品コードNo. 286660 286650 286670
価格(税別) ¥695,000 ¥715,000 ¥880,000
送液方法 ダブルプランジャー
圧力表示 デジタル表示（±0.2MPa）
設定・表示(流量) UP/DOWNキーによるデジタル設定・4桁デジタル表示
流量精度 0.01～99.99mL/min±2.0%または±20μL/minのいずれか大きい値以下
流量調節範囲(mL/min) 0.01～99.99
最大吐出圧 5MPa 2MPa
付属機能 送液モード切替：定流量送液、定圧力送液、タイマ送液
外部入・出力 圧力上・下限リミッター入力:START/STOP、出力:ERROR/FUNC(READY/END/RUNのいずれかを割り当て)DC1-5V入力:流量設定、DC1-5V出力:圧力モニタ
安全機能 圧力上・下限リミッター
接液部材質 ヘッド部：PEEK。その他：サファイア、ルビー、PCTFE、PFA、FFKM、UHMW-PE、PEEK、ETFE。 ヘッド部：SUS316。その他：サファイア、ルビー、PCTFE、PFA、FFKM、UHMW-PE、エルジロイ®、PEEK、SUS316。 ヘッド部：PCTFE。その他：サファイア、ルビー、PCTFE、PFA、FFKM、PTFE、ETFE。
通信 RS232-C、RS-485
吐出量 718μL
電源入力 Max80VA
定格電源 AC100～240V　50／60Hz
質量 約3kg 約3.8kg 約3kg
外寸法（mm） 79W×240D×144H

※ 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
※ エルジロイ（ELGILOY）®は、ElgiloySpecialtyMetals社の商標です。

高圧送液ポンプ　SP-31・32型シリーズ

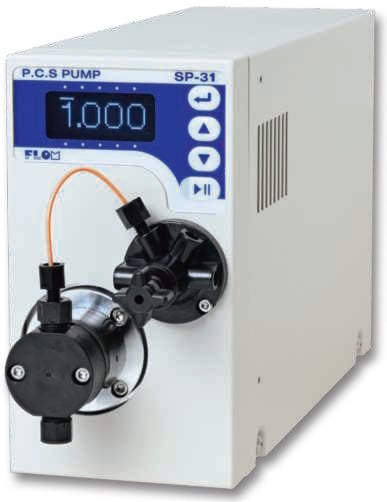

sp3113p

SP-31-13P



sp3113s

SP-31-13S

カタログはこちら



汎用タイプのシングルプランジャーポンプ

  • 信頼性の高いカム駆動方式を採用したシングルプランジャーポンプです。
  • 従来機種より設定流量範囲が拡大し、耐圧性能も向上しました｡幅広い用途でお使いいただけます。
  • 脈流を低減するクイックモーション機能を搭載しています。オプションの脈流ダンパーと組合せることで、脈流の少ない送液が可能です。
  • 接液部の材質には、PEEK仕様とSUS仕様をご用意しています使用する溶液に合せてお選びください。
  • SP-31型は定流量送液・タイマ送液の2種類の送液モード、圧力センサ搭載のSP-32型は、定圧力モードを加えた3種類の送液モードを選ぶことができます。
型式 SP-31-12S SP-31-12P SP-31-13S SP-31-13P SP-31-42S SP-31-42P SP-31-43S SP-31-43P
製品コードNo. 286490 286500 286510 286520 286530 286540 286550 286560
価格(税別) ¥310,000 ¥280,000 ¥310,000 ¥280,000 ¥310,000 ¥300,000 ¥310,000 ¥300,000
送液方法 シングルプランジャー。送液モード：定流量送液、タイマ送液。
圧力表示 －
設定・表示(流量) UP/DOWNキーによるデジタル設定・4桁デジタル表示
流量精度 ±2.0%または±2μLのいずれか大きい値以下 ±2.0%または±20μLのいずれか大きい値以下
流量調節範囲(mL/min) 0.01～2.00 0.1～5.00 0.1～10.0 0.1～20.0
最大吐出圧 35MPa 20MPa 25MPa 20MPa 5MPa 2MPa
付属機能 流量補正（-9.9～＋9.9%）・クイックモーション機能
外部入・出力 DC1-5V入力：流量設定
DC1-5出力：－
接点入出力・通信 接点入力：STRAT/STOP
接点出力：ERROR/FUNC（READY/END/RUNのいずれかを割り当て）
通信 ： RS-232C
安全機能 －
接液部材質 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK
プランジャー径 径3.2mm、ストローク2㎜ 径3.2mm、ストローク4㎜ 径9.5mm、ストローク2㎜ 径9.5mm、ストローク4㎜
電源入力 最大30W
定格電源 AC100～240V　50／60Hz
質量 約2.8kg
外寸法（mm） 144 H× 79W × 240 Dmm（突起物除く）





圧力表示タイプ

型式 SP-32-12S SP-32-12P SP-32-13S SP-32-13P SP-32-42S SP-32-42P SP-32-43S SP-32-43P
製品コードNo. 286570 286580 286590 286600 286610 286620 286630 286640
価格(税別) ¥330,000 ¥290,000 ¥330,000 ¥290,000 ¥330,000 ¥310,000 ¥330,000 ¥310,000
送液方法 シングルプランジャー。送液モード：定流量送液、タイマ送液、定圧力送液。
圧力表示 デジタル表示。確度：±0.2Mpa
設定・表示(流量) UP/DOWNキーによるデジタル設定・4桁デジタル表示
流量精度 ±2.0%または±2μLのいずれか大きい値以下 ±2.0%または±20μLのいずれか大きい値以下
流量調節範囲(mL/min) 0.01～2.00 0.1～5.00 0.1～10.0 0.1～20.0
最大吐出圧 35MPa 20MPa 25MPa 20MPa 5MPa 2MPa
付属機能 流量補正（-9.9～＋9.9%）・圧力損失補正（-0.99～+0.99％/MPa）・クイックモーション機能・圧力上限／下限リミッター
外部入・出力 DC1-5V入力：流量設定
DC1-5出力：圧力モニター
接点入出力・通信 接点入力：STRAT/STOP
接点出力：ERROR/FUNC（READY/END/RUNのいずれかを割り当て）
DC1-5V入力：流量設定
DC1-5出力：圧力モニタ
通信 ： RS-232C
安全機能 圧力上下限リミッター
接液部材質 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK、エルジロイ®、SUS316 サファイア、ルビー、PCTFE、PFA、UHMW-PE、FFKM、PEEK
プランジャー径 径3.2mm、ストローク2㎜ 径3.2mm、ストローク4㎜ 径9.5mm、ストローク2㎜ 径9.5mm、ストローク4㎜
電源入力 最大30W
定格電源 AC100～240V　50／60Hz
質量 約2.8kg
外寸法（mm） 144 H× 79W × 240 Dmm（突起物除く）



分画装置（フラクションコレクター）・インジェクタ

フラクションコレクター　DC-1500C・1000型

分取用液体クロマトグラフにおける分画のスタンダート

■サンプリングなど5モード搭載のDC-1500C型
カタログはこちら
・40字×8行のグラフィックタイプ大型液晶表示器を採用し、操作キーの数を少なくしました。表示器のメニューと組合せることで操作性が向上しました。
・4種の分画方式と5種の動作モードがあり、幅広い分画方法に対応できます。
・ピーク、ウインド、マニュアル分画では、液晶表示器にクロマトグラムを表示させることができます。
・ボトルで分画する場合は、マトリクス配列（一定間隔で縦横に並んだ状態）、自由配列（任意位置）の設定が可能です。
・サンプリングモードはインターバル時間毎に一定量（一定時間）の分画を行ないます。同一容器に繰返し分取も可能です。

■コンパクト、シングルモードのDC-1000型
カタログはこちら
・従来のイメージを破ったユニークな傾斜型ラックで配列確認が容易です。しかも外径12～15mm（高さ120mm Max.）の試験管にフレキシブルに対応します。
・ラック内にドレイン溜りがあり、ドレイン液を捕集できます。ドレイン液が多量の時は外部容器に捕集可能です。分画ノズルはラック内で移動しますので液はラック外にこぼれません。
・操作キーの数を減らし、使いやすくなりました。表示部は液晶ディスプレイ（8文字×2行）を採用しカタカナ、数字、アルファベットによるパラメータの確認が容易にできます。
・新しいドロップ検出方法により分画ノズル先端部全体が見えますのでメンテナンスが簡単です。また、採取容器とノズルの位置合せの確認が容易にできます。

型式 DC-1500C DC-1000
製品コードNo. 235870 165260
価格(税別) ¥408,000 ¥277,000
製品画像 235870dc 165260dc



分画本数(試験管) 120本 100本
分各容器(標準) 試験管/ボトル 試験管

サンプルインジェクタ

■SV型

HPLC、分取精製液クロの試料注入に最適

・中圧、低圧分取精製液クロ用のサンプリングに最適です。
・ノンメタル・イナート流路なので、生体成分などの不安定な試料に適しています。
・サンプル量に応じたループの交換が簡単に行なえます。

■VI型

・再現性や操作性、メンテナンス性を追求し、耐溶媒性に優れたPEEKローターシールを使用した新型手動インジェクタです。
・インジェクションマーカーを内蔵し、信号線には耐溶媒性を考慮しテフロン被覆リード線を採用しています。
・バルブ内に刻まれた特殊バイパスが切替時に発生する圧力ショックを吸収します。

カタログはこちら



型式 製品コードNo. 価格(税別)

　 　 　
　 　 　
　 　 　

　 　 　
　 　 　
　 　 　

　 　 　
　 　 　

　 　 　
　 　 　

　 　 　
　 　 　
　製品画像
　
　
サンプル注入量 ループ内径 取付けポール外径
ストップ機能付き
ループ(テフロン®チューブ)交換 0.5mm －
1.0mm －
2.0mm －
ストップ機能なし
ループ(テフロン®チューブ)交換 0.5mm －
1.0mm －
2.0mm －
オプション：ブラケット（SVサンプルインジェクタ取付け用）
－ － 12～16mm
－ － 8～16mm
ストップ機能付き
標準：20μLループ 30MPa(300kg/cm2・0.6mm) －
－
オプション：ブラケット（VIサンプルインジェクタ取付け用）
－ － 15～20mm
－ － ポンプ右側面

切替バルブ・レコーダ

自動切替バルブ　VA-21型シリーズ

外部信号で自動切替え
カタログはこちら

・送液ポンプと組合せ、ステップグラジエントシステムを簡単に組むことができます。
・選択された流路はデジタルで表示します。
・1ステップごとのマニュアル操作も可能です。
・接液材質はメタリック、ノンメタリックのどちらも選択可能です。
・内部の流路径は各種用意していますので、使用流量（分析・分取）に応じたものを選択してください。



         VA-21-607            VA-21-608

型式 VA-21-607 VA-21-608
製品コードNo. 281990 282000
価格(税別) ¥200,000 ¥205,000

レコーダ

 記録計（レコーダ）　MDL-101・102
カタログはこちら

                 MDL-101                                MDL-102

型式 MDL-101 MDL-102
製品コードNo. 201290 181040
価格(税別) ¥280,000 ¥380,000
チャンネル数 1 2
記録幅(mm) 100
