Liquid Chromatograph

液体クロマトグラフシステム関連装置

カラム・ポンプ・検出器・フラクションなどを組合わせ。
様々なテーマに応じて独自のシステムが構成可能。

液体クロマトグラフシステムの特長

［粗抽出用システム］
フラッシュクロマトシステム（カートリッジカラム）
短時間の分離時間で中圧液体クロマトグラフィーと同程度の分離能が得られるシステムです。

フラッシュクロマトシステム（ガラスカラム）
低圧分取システムです。水系溶媒でのイオン交換など、様々なクロマトグラフィーに対応できます。

中圧分取システム
汎用的な中圧分取システムなので、広い分野での合成物・抽出物の分離精製に使用できます。

［有機合成・化学一般システム］
中高圧分取システム
最大流量99.99mL/min、耐圧5MPaのポンプを採用し、ODSを用いた逆相クロマトグラフィーなど比較的高圧を必要とする高分離精製に対応したシステムです。


大量分取システム
フローセルは大量分取用を使用し、フラクションコレクターと大量分取ユニットを組合せることにより大量試料の分離・分画が行なえます。

［タンパク質・生体高分子用システム］
ステップグラジエントシステム
アフィニティークロマトグラフィーに適した8液の溶媒切換えが可能なステップグラジエントシステムです。

RI-UV分取システム
UV検出器と屈折率検出器を直列に並べ、UV吸収と屈折率を1ラインで測定するシステムです。広範囲の物質のモニタができます。

UV検出器・ポンプ

UV検出器 S-3160・3170型、RI検出器 RI-502型

分析、分取で使用する機器
カタログはこちら

型式 S-3170 S-3160(254nm) S-3160(280nm) RI-502
製品コードNo. 277610 277590 277600 267320
価格(税別) ¥780,000 ¥750,000 ¥810,000 ¥1,200,000
製品名 波長可変紫外分光検出器(分析用) 固定波長紫外検出器 示差屈折率検出器
製品画像 277610s3170 277590s3160 267320ri502
タイプ ノンメタリック・分取 セミ分取
波長範囲 195～370nm 254nm 280nm 屈折率範囲 1.00～1.75
ドリフト 5×10-3ABU/h（波長：254nm、レスポンス：SLOW、セル中空気、室温一定） 2μRIU(純水封入)
レスポンス FAST、MEDIUM、SLOW　3段階 0.1/0.25/0.5/1/1.5/2/3/6sec

中圧送液ポンプ(セラミック製)　VSP-2000型シリーズ

チェック弁のない送液システム

・接液部はセラミック（Al2O3、ZrO2）およびフッ素樹脂を使用していますので、ほとんどの有機溶媒の送液が可能です。
・チェック弁のない独特の送液システムです。通常使用される液クロポンプと異なり、エアー噛みなどのトラブルがありません。


VSP-2050＋VSP-5D
型式 VSP-2050 VSP-2200
製品コードNo. 278200 278210
価格(税別) ¥459,000 ¥476,000
流 量 範 囲 0.5～48mL/min 2～192mL
吐 出 圧 0～686kPa（0～7kg/cm²）

中・高圧送液ポンプ　KP・EUI・UI型シリーズ

 コンパクトな分析、分取用ダブルプランジャーポンプ
カタログはこちら

・コンパクト設計の軽量タイプのシリーズです。
・液クロの基本性能を重視した汎用タイプの送液ポンプです。分析・分取の2タイプの中からお選びください。
・接液部材質にKP・EUI型ではPEEK仕様とステンレス仕様を、UI型ではPCTFE仕様とステンレス仕様をご用意しました。ご使用になる溶液に 合せてお選びください。



KP-22-13（PEEK）     EUI-22-110P               UI-22-410S
型式 KP-22-13(PEEK) KP-22-13(SUS) KP-22-33(PEEK) KP-22-33(SUS) EUI-22-110P EUI-22-110S UI-22-410S UI-22-410D
製品コードNo. 250480 250490 250500 250510 278550 278560 270690 270700
価格(税別) ¥440,000 ¥495,000 ¥473,000 ¥528,000 ¥545,000 ¥595,000 ¥645,000 ¥860,000
タイプ 分析 分取 分析 分取
流量調節範囲 0.01～10.00mL/min 0.1～50mL/min 0.001～9.999mL/min 0.01～99.99mL/min
流量安定性 ±0.3％ ±0.3％
最大吐出圧 20MPa 25MPa 5MPa 20MPa 35MPa 5MPa 2MPa
ブランジャー径 ⌀ 3.2mm ⌀ 7.0mm ⌀ 3.2mm ⌀ 7.0mm
外寸法図(㎜) 79W×285D×144H 105W×240D×144H

高圧送液ポンプ　SP-21・22型シリーズ

 汎用タイプのプランジャーポンプ
カタログはこちら
・シンプルな操作で誰でも簡単に扱える汎用的なプランジャーポンプシリーズです。
・細部にわたりシンプルに徹することにより、高度な信頼性と低価格を実現しました。
・デジタル流量設定、表示と脈流補正、計量送液が行えます。
・接液部の材質にPEEK仕様とステンレス仕様の2種類を用意しました。使用する溶液に合せてお選びください。




SP-21-32（PEEK）SP-22-13（ステンレス）SP-22-33（PEEK）
型式 製品コードNo. 価格（税別）
PEEK








ステンレス











接液部材質 流量調節範囲(mL/min) 流量安定性 最大吐出圧力
PEEK仕様
サファイア、ルビー、PTFE、PCTFE、PFA、ETFE、カルレッツ、HDPE、PEEK 0.01～2.00 ±0.5・±2％ 20MPa
0.1～5.00 10MPa
0.1～10.0 5MPa
0.1～20.0 2MPa
0.01～2.00 20MPa
0.1～5.00 10MPa
0.1～10.0 5MPa
0.1～20.0 2MPa
ステンレス仕様　
サファイア、ルビー、PTFE、PCTFE、PFA、ETFE、カルレッツ、HDPE、 ステンレス － － －
－ － －
－ － －
－ － －
－ － －
－ － －
－ － －
－ － －

分画装置（フラクションコレクター）・インジェクタ

フラクションコレクター　DC-1500C・1000型

分取用液体クロマトグラフにおける分画のスタンダート

■サンプリングなど5モード搭載のDC-1500C型
カタログはこちら
・40字×8行のグラフィックタイプ大型液晶表示器を採用し、操作キーの数を少なくしました。表示器のメニューと組合せることで操作性が向上しました。
・4種の分画方式と5種の動作モードがあり、幅広い分画方法に対応できます。
・ピーク、ウインド、マニュアル分画では、液晶表示器にクロマトグラムを表示させることができます。
・ボトルで分画する場合は、マトリクス配列（一定間隔で縦横に並んだ状態）、自由配列（任意位置）の設定が可能です。
・サンプリングモードはインターバル時間毎に一定量（一定時間）の分画を行ないます。同一容器に繰返し分取も可能です。

■コンパクト、シングルモードのDC-1000型
カタログはこちら
・従来のイメージを破ったユニークな傾斜型ラックで配列確認が容易です。しかも外径12～15mm（高さ120mm Max.）の試験管にフレキシブルに対応します。
・ラック内にドレイン溜りがあり、ドレイン液を捕集できます。ドレイン液が多量の時は外部容器に捕集可能です。分画ノズルはラック内で移動しますので液はラック外にこぼれません。
・操作キーの数を減らし、使いやすくなりました。表示部は液晶ディスプレイ（8文字×2行）を採用しカタカナ、数字、アルファベットによるパラメータの確認が容易にできます。
・新しいドロップ検出方法により分画ノズル先端部全体が見えますのでメンテナンスが簡単です。また、採取容器とノズルの位置合せの確認が容易にできます。

型式 DC-1500C DC-1000
製品コードNo. 235870 165260
価格(税別) ¥408,000 ¥277,000
製品画像 235870dc 165260dc



分画本数(試験管) 120本 100本
分各容器(標準) 試験管/ボトル 試験管

サンプルインジェクタ

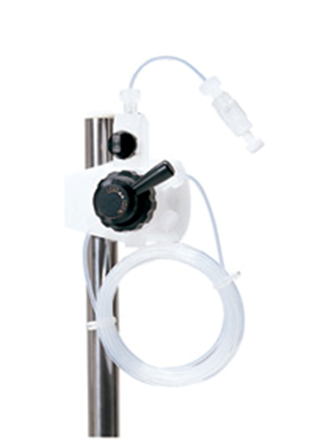

■SV型

HPLC、分取精製液クロの試料注入に最適

カタログはこちら
・中圧、低圧分取精製液クロ用のサンプリングに最適です。
・ノンメタル・イナート流路なので、生体成分などの不安定な試料に適しています。
・サンプル量に応じたループの交換が簡単に行なえます。

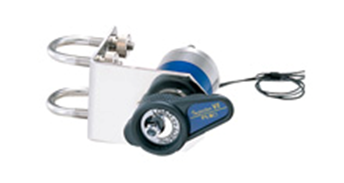

■VI型

・再現性や操作性、メンテナンス性を追求し、耐溶媒性に優れたPEEKローターシールを使用した新型手動インジェクタです。
・インジェクションマーカーを内蔵し、信号線には耐溶媒性を考慮しテフロン被覆リード線を採用しています。
・バルブ内に刻まれた特殊バイパスが切替時に発生する圧力ショックを吸収します。



型式 製品コードNo. 価格(税別)

　 　 　
　 　 　
　 　 　

　 　 　
　 　 　
　 　 　

　 　 　
　 　 　

　 　 　
　 　 　

　 　 　
　 　 　
　製品画像
　
　
サンプル注入量 ループ内径 取付けポール外径
ストップ機能付き
ループ(テフロン®チューブ)交換 0.5mm －
1.0mm －
2.0mm －
ストップ機能なし
ループ(テフロン®チューブ)交換 0.5mm －
1.0mm －
2.0mm －
オプション：ブラケット（SVサンプルインジェクタ取付け用）
－ － 12～16mm
－ － 8～16mm
ストップ機能付き
標準：20μLループ 30MPa(300kg/cm2・0.6mm) －
－
オプション：ブラケット（VIサンプルインジェクタ取付け用）
－ － 15～20mm
－ － ポンプ右側面

切替バルブ・レコーダ

自動切替バルブ　VA-21型シリーズ

外部信号で自動切替え
カタログはこちら

・送液ポンプと組合せ、ステップグラジエントシステムを簡単に組むことができます。
・選択された流路はデジタルで表示します。
・1ステップごとのマニュアル操作も可能です。
・接液材質はメタリック、ノンメタリックのどちらも選択可能です。
・内部の流路径は各種用意していますので、使用流量（分析・分取）に応じたものを選択してください。
・リモートタイマRT731A型との接続で、簡単にリサイクルシステム、カラムスイッチング、ステップグラジエントなどが構築できます。

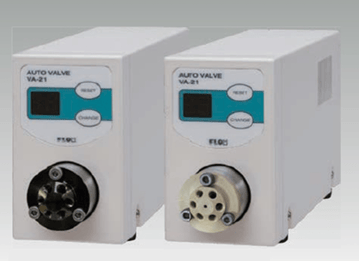

         VA-21-607            VA-21-608

型式 VA-21-607 VA-21-608
製品コードNo. 281990 282000
価格(税別) ¥200,000 ¥205,000

レコーダ

 記録計（レコーダ）　MDL-101・102
カタログはこちら

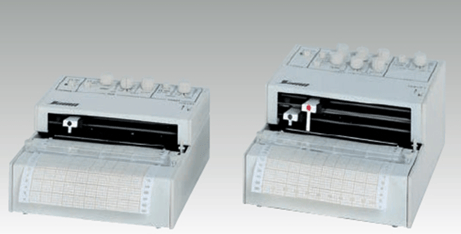

                 MDL-101                                MDL-102

型式 MDL-101 MDL-102
製品コードNo. 201290 181040
価格(税別) ¥280,000 ¥380,000
チャンネル数 1 2
記録幅(mm) 100














ノンフロン小型低温水循環装置(クールエース）





低温恒温水槽 ユニエースバス
