大量の有機溶媒を迅速に濃縮･蒸留･乾燥･回収。
高沸点溶媒のBタイプもラインアップ。

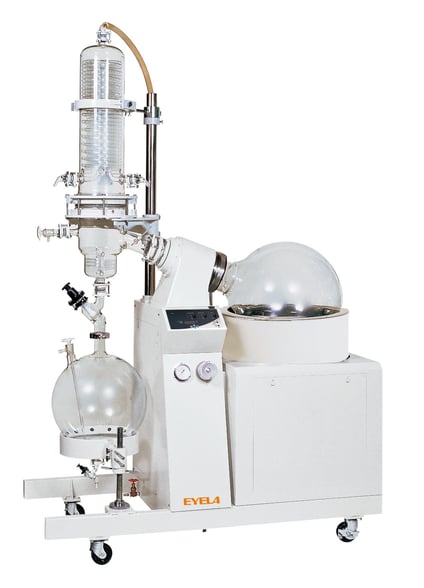

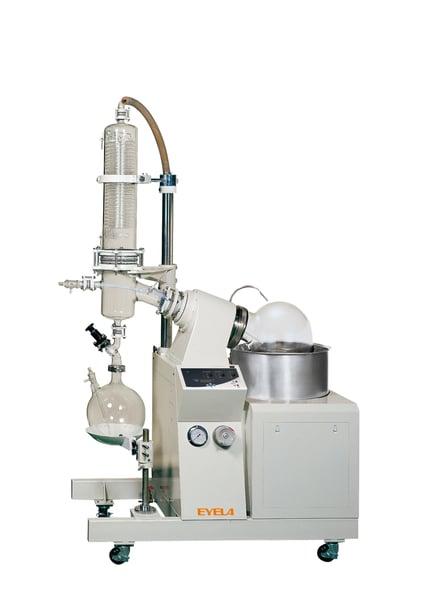

50・100LスタンダードタイプのN-53・103型

・大量試料を低温で迅速に濃縮、蒸留、乾燥、回収できます。

・試料フラスコの取付けは、フラスコベースを使用して、ネジ式フランジで簡単に着脱できます。

・漏電ブレーカ、過電流ブレーカ、バス空炊防止器、防滴操作シートパネル、オーバーフロー管など、数々の安全対策を施しています。

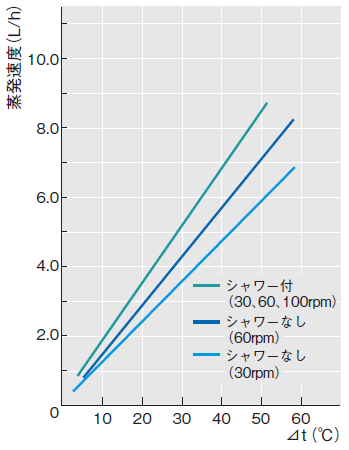

・温水シャワー（N-53・103型）は、低回転20～60rpmで蒸発能力が10～20％アップします。

・バス温度設定はデジタル表示ですので、確認が容易です。

・試料の連続注入ができます。

・受フラスコのドレンバルブから運転中に凝縮液の回収も可能です。

・N-53・103型の冷却器には、高い溶媒回収率のコーン式クーラーを採用しています。

・真空コントローラー NVC-3000L型を使用することにより、エバポレーター本体内部を真空制御できます。

型式	N-53	N-53B	N-103	N-103B
製品コードNo.	283480	283500	283490	283510
価格(税別)	¥8,302,000	¥8,405,000	お問合せください	お問合せください

製品名

大型ロータリーエバポレーター

バスタイプ	水（シャワー付き）	水・オイル兼用	水（シャワー付き）	水・オイル兼用
回転速度範囲	10～80rpm　無段変速
到達真空度	2.6hPa（2Torr）以下
バス温度調節範囲	室温＋5～80℃	室温＋5～170℃	室温＋5～80℃	室温＋5～170℃
バス温度調節精度	±1～2℃（試料フラスコ回転時）	±5℃（試料フラスコ回転時）	±1～2℃（試料フラスコ回転時）	±5℃（試料フラスコ回転時）
温度設定・表示	デジタル設定・デジタル表示
回転設定・表示	回転調整ハンドル式
真空度表示・調節	真空ゲージ付き・調節オプション
バス上下動作機能	電動油圧式オートジャッキ
ジャッキストローク	200mm		280mm
温度制御	マイコンP.I.D制御（Pt100Ω）
安全機能１	上限温度アラーム、ヒータ断線警報、漏電・過電流ブレーカ、防滴操作シートパネル、オーバーロードブレーカ
安全機能２	オーバーフロー管、給水管、フロート式水位低下アラーム、SSR出力	空炊防止器、独立過昇防止器	オーバーフロー管、給水管、フロート式水位低下アラーム、SSR出力	空炊防止器、独立過昇防止器
モータ	出力400W
冷却器	縦型四重蛇管式、冷却面積2.0m2		縦型四重蛇管式、冷却面積2.5m2
試料フラスコ	丸型フラスコ 50L（首口径160㎜）		丸型フラスコ　100L（首口径160㎜）
受フラスコ	丸型フラスコ20L（リークバルブ、ドレンコック付）		丸型フラスコ50L（リークバルブ、ドレンコック付）
バス内寸法	内径560×300H		内径700×350H
真空シール	テフロン®シール
バス容量	73.9L（実容量約50L）		134.7L（実容量約90L）
バスヒータ	温度調節用3kW、補助継続用2.5kW＋3.5kW		温度調節用4kW、補助継続用3kW＋5kW
バス材質	ステンレス
接続口径	吸引ノズル外径22㎜、冷却水ノズル外径20㎜
使用周囲温度	5～35℃
電源入力	30.4A、9.8kVA		41.3A、12.8kVA
定格電源	AC200V　三相　50／60Hz
外寸法（mm）	1500W×750D×2300H		1700W×850D×2700H
質量	約280㎏		約330㎏
