インバーターによるコンパクトエコタイプ。約77%の省エネ効果
NCC-3000A NCC-3000B NCC-3100A NCC-3100B
| NCC型シリーズ | バリエーション | |
|---|---|---|
| 空冷式 | NCC-3000型シリーズ | A型 循環水:上水、循環ポンプ 0.1MPa |
| 水冷式 | NCC-3100型シリーズ | B型 循環水:上水、循環ポンプ 0.2MPa |
| 温度調節範囲:-10~80℃ | C型 循環水:上水・純水、循環ポンプ 0.1MPa | |
| 温度調節精度:±0.1~0.2℃ | D型 循環水:上水・純水、循環ポンプ 0.2MPa | |
- 従来製品（NCC-1120型）に比べ約77%の省エネ効果で、消費電力・CO2削減に貢献します。
- ヒータと冷凍機による精度の高い温度調節で、－10～80℃まで温度調節された液体を循環します。NCC-3100型シリーズは水冷式冷凍機を採用しているので、クリーンルームや周囲温度の高い場所での使用が可能です。
- 電子顕微鏡や分光光度計の光源、反応槽、露光装置やラッピング装置（半導体製造装置）などの温度管理に使用できます。
- 従来機種（NCC-1420A型）に対して、装置容積を61%カット。コンパクトで設置しやすくなりました。
- C・D型は純水（電気伝導度0.1mS/m（1μS/cm）以上）の循環が行なえます。クリーンルームや半導体製造装置の温度調節に適しています。
- B・D型は水道圧相当の0.2MPaの吐出圧が得られる高圧ポンプ仕様です。さらに高い吐出圧をお求めの場合は0.4MPaの吐出圧が得られるタイプを製作いたします。お問合せください。
- 産業分野での使用を考慮して、可変式独立過昇防止器、緊急停止ボタン、アラーム出力端子を装備しています。
- 漏水検知機能の追加は特注で承ります。
- RoHS指令対応製品です。
見やすい表示、操作部
緊急停止、アラーム出力
・緊急停止ボタン
配管中の液漏れや循環先の異常時など、ボタンひとつで装置を緊急停止させます。
配管中の液漏れや循環先の異常時など、ボタンひとつで装置を緊急停止させます。
- ・アラーム出力端子
- チラーが異常状態になった際に、循環先の装置にアラームを接点出力します。
装置の小型化を実現
従来製品(NCC-2120A型)に対して装置容積を約61%カットしました。
コンパクトなので場所に制限がある施設、実験室内への設置が可能です。
コンパクトなので場所に制限がある施設、実験室内への設置が可能です。
純水の循環に対応
接液部がステンレスなので、純水循環(電気伝導度0.1mS/m(1μS/cm)以上)が可能で、半導体製造ラインやクリーンルーム内、静電気対策など絶縁熱媒体が必要とされるラインへの循環に適しています。
精密な温度調節が必要とされる各種半導体製造装置で使用される場合、多くは純水を循環し基板やウェハを載せるステージの温度調節をします。
ランニングコスト比較
| CO2排出量、電気料金比較データ | |||||||
|
CA-1120型 (従来機種) |
CO2 | 排出量(kg/年) | 7431 | 電気 | 料金（年） | ¥218,579 | Max. 省エネ効果 約77% |
| CAE-3000A型 | 1680 | ¥49,617 | |||||
| 削減量(kg/年) | 5745 | 削減額（年） | ¥168,962 | ||||
※1日24時間、年間365日の連続終夜運転の条件です。
※ CO2 の削減量は、「2020年度のCO2 排出係数について(再訂正版)」(東京電力エナジーパートナーHP)中の東京電力(株)の排出係数0.441(kg-CO2 /kWh)を使用しています。
※ 電気料金は11円/kWh(契約電力AC200V 1500W/h 使用量550kW以上)での計算です。
(参考) 1人あたりの1カ月のCO2 排出量は、全国平均で813kgと報告されていますが、NCC-3000・3100型シリーズによる年間排出量は、これを大きく上回ります。
-

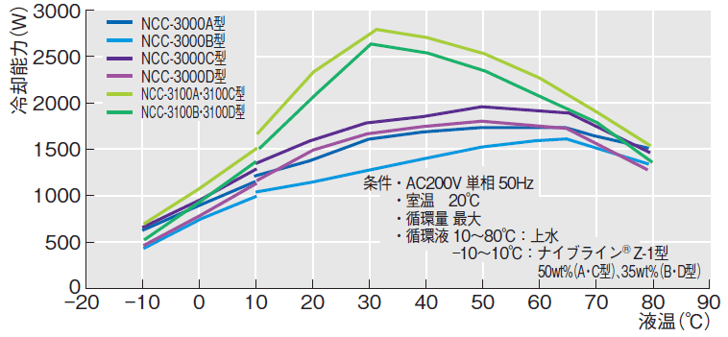

冷却能力曲線
-
外部循環能力曲線
| 製品名 |
|---|
|
バイパスライン
|
|
圧力計
|
|
流量計
|
|
流量調節バルブ
|
