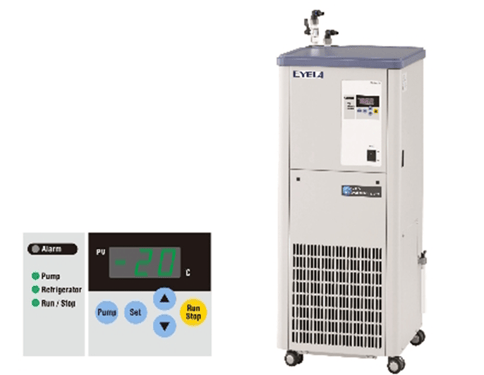

ベストセラーCA-1116A型がノンフロン化！
・環境にやさしいノンフロン冷媒R290を使用したノンフロンチラーです。
ノンフロン冷媒R290は、地球温暖化対策に大きく貢献するオゾン破壊係数 0、GWP 値わずか 3で、フロン排出抑制法に伴う冷凍機搭載製品の簡易点検義務の適用外です。
- -20～30℃の広い温度設定範囲でワイドな使用用途に対応します。冷却能力は液温10℃で1200W(約1030kcal/h)/室温20℃時と充実しています。
- 保冷ホースと循環ノズルはワンタッチで確実に着脱、面倒なバンド処理をなくし、循環水の液漏れもありません。
- 循環ノズルの向きは360°自由に変更できます。スムーズに変更できるのでチューブに掛かる負荷を軽減できます。
- 研究用機器の冷却だけでなく、産業用機械、分析・計測機器などの発熱部の冷却にも幅広く使用できます。多彩な用途に対応して、安全機能も充実しています。
細部にわたる親切設計
- 通信端子でエバポレーターシステムと連動
真空コントローラー NVC-3000型との接続により、装置間（エバポレーター・冷却水循環装置・真空ポンプなど）の連動が可能になります。真空コントローラーを停止させると冷却水循環装置も停止（待機）し、エバポレーターの冷却器の冷やし過ぎによる結露を軽減します。
- 向きが自由に変えられる循環ノズル。
循環ノズルの向きは360°自由に変更できます。スムーズに変更できるのでチューブに掛かる負荷を軽減できます。
- 工具、バンド不要のホース接続
保冷ホースを差し込むだけの簡単接続です。従来のようなバンドによる締付けや、締付け不十分による液漏れがありません。
- 着霜して溶けた水滴を簡単排水
ノズル部は低温になるため着霜し、これが溶けて水滴ができて滴り落ちます。そのため、この水滴を受け、本体下部にドレンチューブで排水できるようにしました。
- エバポレーター側ともワンタッチ接続
ロータリーエバポレーターの循環ホース口も、CA-1116A型と同様のホース口になっている場合、オプションのワンタッチ保冷ホースセットで簡単に接続が行なえます。
多彩な安全機能を搭載
- 冷凍機保護タイマ
温度調節器に80秒の遅延タイマを組込んでいます。冷凍機が停止状態で、もし温度上昇が設定温度に対して2℃以上あっても、ガス圧が安定するまで再起動せず、冷凍機の起動不良を起しません。
- 冷凍機高圧圧力スイッチ
冷凍機過負荷による圧力異常時に、冷凍機を停止し、アラーム表示します。
- オーバーロードリレー
過激な熱負荷に対し、冷凍機を停止し、アラーム表示します。
- サーマルプロテクター
循環ポンプにサーマルプロテクターを内蔵しています。
- 自己診断機能 温度センサ入力チェック
センサ断線時に冷凍機を停止します。
- 電源電圧異常チェック
電源電圧が10％以上低下するとすべての制御を停止します。正常値に戻れば自動復帰します。
- ウォッチドッグタイマ
常時、一定間隔で回路チェックを行ない、ノイズなどでCPU回路が暴走した場合、すべての制御を停止します。暴走の原因がなくなれば自動復帰します。発生しない程度の温度設定・制御が行なえます。
-
冷却能力曲線
-
外部循環能力曲線
ワンタッチ保冷ホース
（内径6.5×外径10㎜、適用温度－20～40℃）
| 型式 | A-1 | A-2 | A-3 |
|---|---|---|---|
| 製品コードNo. | 113110 | 113120 | 113130 |
| 価格（税別） | ¥2,500 | ¥2,800 | ¥2,500 |
| 品 名 |
循環ノズルA
|
循環ノズルA
|
循環ノズルA
|
| ノズル径(mm) | 外径10.5R3／8 | 外径13.5R3／8 | 外径16.0R3／8 |
保冷ホースセット（適用温度－30～80℃）
冷却水循環装置用結露対策カバー
セットA
セットC
バイパスライン
循環装置用高圧ポンプ
水道と同程度の吐出圧196kPa（2kgf/cm2、10L/minの吐出流量）が得られます。CA型の上部に高圧ポンプ用ベース（別売り）でセットするだけです。 レベル管、液補充口が付属しています。
※取り付けには、高圧ポンプ用ベースが必要です
