凍結乾燥機｜棚式凍結乾燥機

食品・薬品・細胞組織等の研究・試験用から、
セミプラント、パイロットプラントの予備実験まで。
一度に大量処理が可能な高機能で幅広い分野に貢献。

　　　　FD-650 　　　　FD-750

・乾燥棚は冷却と加熱ができるので、試料容器を棚にセットするだけで予備凍結と凍結乾燥を行なえます。
・運転中にサンプルの状態を確認できるよう、透明アクリル扉を採用しています。
・自動プログラム運転が可能です。真空制御や共晶点測定機能など、さまざまな用途に合せたオプションをご用意しています。
・乾燥棚温度調節範囲の上限は70℃です。食品分野での二次乾燥時に、衛生試験法における乾燥減量試験法が行なえます。
・コールドトラップに付着した氷はホットガスバイパス方式により素早く融氷するので、次の運転までの時間を短縮できます。

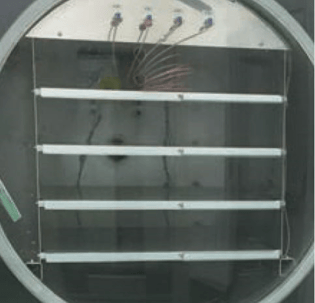

パイロットプラントに必要な要素を装備

有効棚4段（FD-650・680は3段）で、予備凍結温度、一次・二次乾燥温度それぞれの要素を試料の物性、特性に応じた最適な乾燥温度をプログラムで設定できます。乾燥品質の高い試験が行なえます。

データの書出しが可能

試料の乾燥終了後、本体に記録されたデータをUSBメモリに取出し、お手元のパソコンでデータの閲覧・編集を行なうことができます。データ：Exce（l エクセル）のcsv形式

予備凍結と凍結乾燥を自動でプログラム運転

プログラム作成時に前のステップと違う温度を入力すると、昇温・下降のステップとなり、同じ温度を入力すると温度キープのステップとなります。昇温・下降のステップは同ステップに入力した時間経過時に目標の温度に到達するように温度調節を行ないます。※棚温度も含めて、実際の試料の量や状態により温度のバラつきが生じることがあります。

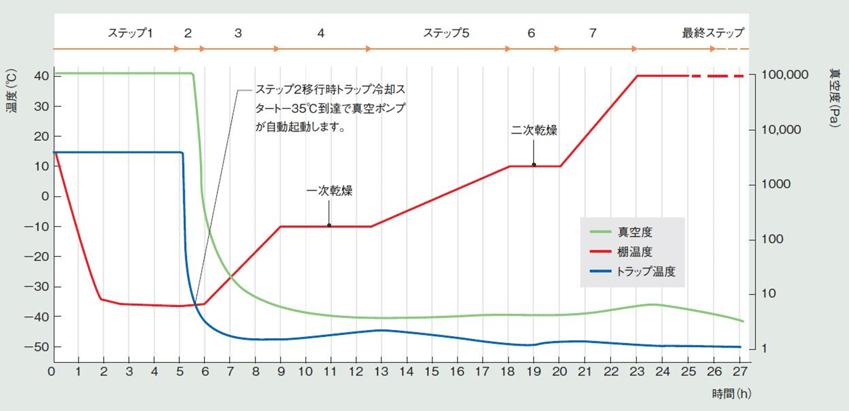

●プログラム運転記録

型式	FD-650	FD-680	FD-750	FD-780
製品コードNo.	281460	281480	276970	276980
価格(税別)	お問合せください	お問合せください	お問合せください	お問合せください

製品名

大型棚式凍結乾燥機

棚温調方式	冷却直膨ヒータ加温方式
トラップ冷却温度	－45℃以下	－80℃以下	－45℃以下	－80℃以下
除湿容量	10L/回		20L/回
到達真空度	6.67Pa以下	3Pa以下	6.67Pa以下	3Pa以下
棚温度調節範囲	－30～40℃	－40～40℃	－40～70℃	－50～70℃
設定・表示	カラー液晶式タッチパネル
表示言語	日本語、英語（切替え表示）
温度プログラム	10パターン12ステップ（予備凍結～真空ポンプ起動～乾燥工程・全行程制御）
安全機能	真空度監視、トラップ温度監視、漏電・過電流ブレーカ（100V、200V用）
外部入・出力	真空度、棚温度、トラップ温度　各1点試料温度　3点（計6点） USBメモリへのデータ出力
冷凍機・冷媒	空冷式　1.5kW・R404A	空冷式　1.5kW×1.5kW・R404A・R23	空冷式　1.5kW×1.5kW・R404A	空冷式　2.2kW×1.875kW・R404A・R23
真空ポンプ	油回転ロータリー式　1.5kW　（ガスバラスト、オイルミストトラップ、オイル逆流防止弁付）
真空計	ピラニ真空計　デジタル表示（Pa）
棚寸法(mm)	360W×480D×18H		480W×550D×18H
棚段数	3 段・有効高さ 90 mm		4 段・有効高さ 90 mm
棚材質	天板アルミ・アルマイト加工・内面仕上げ：酸洗い		天板アルミ・アルマイト加工・内面仕上げ：バフ研磨（♯400）
ヒータ	シリコンラバーヒータ　1棚あたり215W		シリコンラバーヒータ　1棚あたり275W
チャンバー内寸法（mm）	径550×550D		径700×650D
チャンバー材質	ステンレス・酸洗い仕上げ		ステンレス・バフ研磨（♯400）仕上げ
チャンバー扉	透明アクリル30mm　左開き		透明アクリル40mm　左開き
トラップ槽材質	ステンレス・円筒チャンバー横置き型・酸洗い		ステンレス・円筒チャンバー横置き型・酸洗い
トラップ方式	冷媒ガス直膨方式			缶体冷却方式
冷却コイル	径280×800L mm ・ステンレス		径300×1100L mm ・ステンレス
使用周囲温度	5～35℃
電源入力	12A、3.4kVA	14A、4.9kVA	18A、6.2kVA	21A、7.275kVA
電源電圧	AC200V　三相50／60Hz
電源ユーティリティー	AC200V 三相 30A容量	AC200V 三相 40A容量	AC200V 三相 30A容量	AC200V 三相 50A容量
外寸法（mm）	1000W×1300D×1700H		1200W×1600D×1800H
電源コード	4芯3m（プラグなし）
質量	約550kg	約600kg	約950kg	約1000kg

※性能は室温20℃、定格電源電圧、50Hz、無負荷時での値です。
※電源プラグは付属していません。
※運賃、検収費（製品の組立て、立会い検収）が必要です。別途お見積りいたします。
※設置の際は一時側電源の容量を必ずご確認いただき、「電源ユーティリティー」に記載の電源容量以上のブレーカーをご用意ください。

特注製品

下記仕様など特注で対応します。
お問合せください。

・蒸気滅菌仕様
・クリーンルーム仕様
・棚板ブライン循環仕様
・自動密栓仕様
・耐酸仕様

製品コードNo.	価格（税別）

製品名

真空制御装置

共晶点モニタ

アルミバットFD-650・680型用

アルミバットFD-750・780型用

耐食性油回転真空ポンプDW-720C型（耐食性）

標準真空ポンプDW-720型（水系専用）

サイズ（mm）	備考
－	生産時のばらつきをできるだけなくすため、真空度調整を行ない、再現性の高い凍結乾燥が行なえます。
－	電極により水溶液の電気抵抗値を計測し、共晶点を検出します。温度に敏感な試料を乾燥させる時や、コラプスの予防策を講じることができます。
350W×360D×30H・1枚	多数のバイアル瓶やシャーレを仕込む場合に役立ちます。熱伝導のよいアルミにより、試料に対して伝熱速度が優れた凍結乾燥が行なえます。
480W×550D×40H・1枚
－	耐食性に優れた真空ポンプです。付属品:オイルミストトラップ
－	標準で搭載されている真空ポンプの不具合時の予備用としてご購入ください。付属品:オイルミストトラップ
