狭い場所への設置が可能なコンパクトタイプ（10～300mLの少容量容器用）
SE-1000 アングル直接取付例 専用架台取付例
- 10～300mLの少容量濃縮専用の小型ロータリーエバポレーターです。
- 駆動部・操作部はセパレートタイプなので、操作部を任意の位置に取付けて、手元での操作が可能です。
- アングルに直接取付けられる固定金具を標準装備しています。
- 恒温水槽SSB-1000型や専用架台SE-1000BASE型、ガラスコンデンサとの組合せによりコンパクトな設置ができます。さらに以下のような冷却装置、真空ポンプなどのオプション品との組合せが可能です。

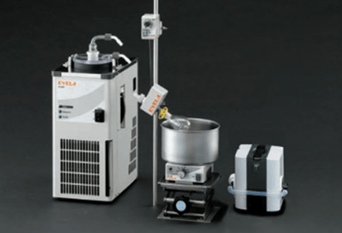

冷水循環装置ACE-2000型との組合せ。 冷却トラップ装置 UT-500A・B型との組合せ。

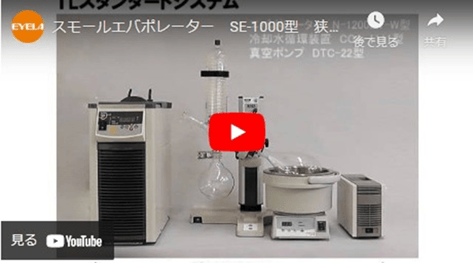

▶設置スペースの参考となる動画があります。

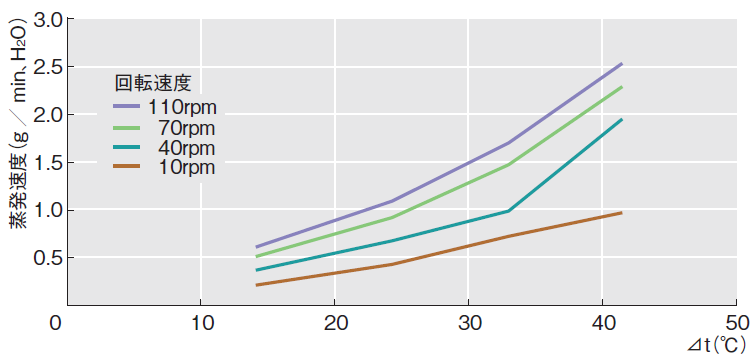

蒸発能力曲線
⊿t：バス温度と試料(蒸留水)の沸点の差
条件：冷却水温度 5℃設定、試料フラスコ 100mL（仕込量50mL）、
回転数 10・40・70・110rpm、真空度設定 20hPa

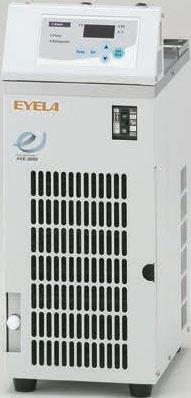

冷水循環装置
ACE-2000型
・冷凍機による冷却(5～30℃で冷却)
・わずかB5サイズ（185Ｗ×260Dmm）で、ドラフトチャンバー内や実験台上、下などへ設置しても場所をとりません。内蔵の循環ポンプで、還流冷却管へ常に安定した流量で循環します。水道水のように圧力変動がなく安心です。
製品詳細はこちら
|
製品名 |
型式 | 規格 | 数量 |
|
アイラジャッキ
|
EJ-A | 天板サイズ：150×150mm 上下高範囲：70～250mm |
1 |
|
バス固定金具 |
恒温水槽（SSB-1000型）をアイラジャッキ（EJ-A型）に固定する金具 | 1 | |
|
試料(ナス型)フラスコ
|
JIS規格TS15/25 10mL | 1 | |
| JIS規格TS15/25 20mL | 1 | ||
| JIS規格TS15/25 30mL | 1 | ||
| JIS規格TS15/25 50mL | 1 | ||
| JIS規格TS15/25 100mL | 1 | ||
| JIS規格TS15/25 200mL | 1 | ||
| JIS規格TS15/25 300mL | 1 | ||
|
トラップ球
|
TS15/25×15/25 100mL | 1 | |
|
冷却器セット
|
冷却器、受けフラスコ(300ｍL)、ポールジョイントクランプ | 一式 | |
|
冷却器固定金具 |
冷却器を架台に取り付ける金具 | 1 | |
|
架台
|
SE-1000BASE | 狭い場所での設置ができるようにコンパクトに設計されています。 | 1 |
