BBS型シリーズ
オイルの飛散、発煙、発火のない安心・清潔な研究環境に
オイルと同等以上の伝熱性能の独自構造のアルミブロックBBS型とホットプレート付マグネチックスターラーRCH-1000・RCH-3型で構成された合成装置です。
ドライ方式なのでオイルによる危険性・飛散がなく安全で清潔に使用できます。研究目的に合せてアルミブロックやオプション・パーツが選択できるので容器サイズ・種類など多彩な構成で組合せることが可能です。
RCH-1000＋BBS-3HLD RCH-1000＋BBS-230RB
＋フラスコアダプター ※反応容器は含みません
- オイル使用時のオイルのこぼれ、飛散、発煙、発火などの心配や、オイル交換の手間がなく、クリーンで安全な研究環境を維持します。
- アルミブロックはフラスコなどのガラス容器の仕上がりのばらつきや、熱による膨張・収縮に対応して口径を自動調整する構造です。（PAT）
- アルミブロックには耐薬品性を強化する白アルマイトコーティングを施し、2箇所に温度センサ挿入孔（φ3.2㎜）があります。
- フラスコにフィットするアルミブロック（PAT）。
- フラスコが熱により膨張・収縮すると、それに合せてアルミブロックがフィットする構造になっています。膨張・収縮によるフラスコの破損がなく、常に安定した伝熱性能を保ちます。
▶フィットする瞬間の動画がありま す。

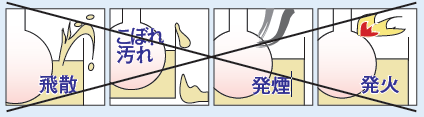

- オイルバスによる危険性を解消。
オイルバスは高温になったオイルのこぼれ・飛散・発煙・発火、マントルヒータはフラスコ破損時に液が電熱線に引火するなどの危険性がありました。SynFlex™ BBS型はオイルを使用しないので反応を安全に、きれいに、短時間で行なえます。 - 均一で安全な加熱（〜250℃）

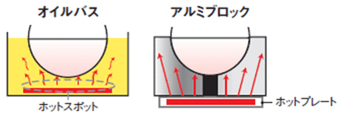

- アルミ合金製ブロックは熱伝達がよく、オイルバスにありがちな高温のオイルの滞留（ホットスポット）を防止し、均一で安全な 加熱を行ないます。
- オイルバスよりも速い加熱時間
伝熱性能の高いアルミブロックが均一に加熱されるため試料とアルミブロック間のヒートショック（温度差）が改善されオイルバスより速く温度上昇します。さらに反応時間を短縮できます。
熱媒体の温度上昇速度の比較
容 器
20℃→140℃まで RCH-1000型とSynFlex™ BBS型アルミブロック（250mL用） 12min RCH-1000型とSynFlex™ BBS型アルミブロック（1000mL用） 24min オイルバス OHB-1000S型 オイル（250mL用） 18min オイルバス OHB-2000S型 オイル（1000mL用） 44min
RCH-1000型との組合せ(容器容量：5～5000ｍL)
| マルチシリーズ | フィックスシリーズ | ||
アダプター(容量：5～100ｍL) |
|||
 |
ブロック(１L以下) 容量:200mL～1L |
ブロック(2L以上) 容量:2～5L |
|
| シングルホルダー | トリプルホルダー | ||
 |
 |
 |
 |
 |
|||
 ホットプレート付きマグネチックスターラー RCH-1000（別売り） |
|||
RCH-3型との組合せ(容器容量：5～500ｍL)
| マルチシリーズ | フィックスシリーズ |
アダプター(容量：5～100ｍL) |
|
 シングルホルダー |
ブロック(500mL以下) 容量:200～500mL |
 |
 |
 |
|
 ホットプレート付きマグネチックスターラー RCH-3（別売り） |
|

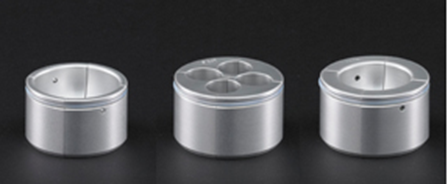

用途に合せて選べるアルミブロック
BBS型の選定
アダプターとホルダーを組合せ小容量に対応するマルチシリーズと容器をダイレクトに設置できる大容量容器用のフィックスシリーズのアルミブロックを豊富に取揃えました。アルマイトコーティングを施した耐薬品性です。
マルチシリーズ選定表
容量は5～100mLの少量用、1連、3連式の2種類のホルダーとアダプターを組合せるアルミブロックです。
|
規格 容量 |
ナス型フラスコ | 丸型フラスコ | 試験管・反応容器 | ||
| ISO規格 | JIS規格 | ISO規格 | JIS規格 | ||
| φ12mm×8 | — | — | — | — | BBS-12T8I |
| φ24mm×4 | — | — | — | — | BBS-24T4I |
| φ38mm | — | — | — | — | BBS-38TI |
| φ50mm | — | — | — | — | BBS-50TI |
| φ60mm | — | — | — | — | BBS-60TI |
| 5mL | — | — | BBS-30RI | — | — |
| 10mL | — | BBS-32RI ※1 | BBS-35RI | BBS-32RI ※1 | — |
| 20mL | — | BBS-35RI ※2 | — | — | — |
| 25mL | — | — | BBS-41RI | BBS-45RI ※1 | — |
| 30mL | BBS-41RI※1 | ||||
| 50mL | BBS-56EI ※1 | BBS-51RI ※3 | BBS-51RI | BBS-53RI ※1 | — |
| 100mL | BBS-60EI ※1 | BBS-64RI ※3 | BBS-64RI ※1 | BBS-65RI ※1 | — |
| 150mL | — | — | — | BBS-75FI | — |
| ＋ | |||||
| シングルホルダー | BBS-1HLD | ||||
| トリプルホルダー | BBS-3HLD | ||||
※1 トリプルホルダー使用時は、フラスコ許容公差は＋1mmです。
※2 トリプルホルダー使用時は、フラスコ許容公差は＋0mmです。
※3 トリプルホルダー使用時は、フラスコ許容公差は±2mmです。
マルチシリーズ価格表
アルミブロック
BBS型＋RCH-1000型（別売り加熱スターラー）使用時
| 製品名 | スターラー付アルミブロック恒温槽 |
| 温度制御 | P.I.D制御 |
| 温度調節精度 | ±1℃ |
| 最高到達温度 (アルミブロック温度) |
250℃（1L以下のフラスコ内空状態） 200℃（2Lのフラスコ内空状態） 180℃（3L以上のフラスコ内空状態） |

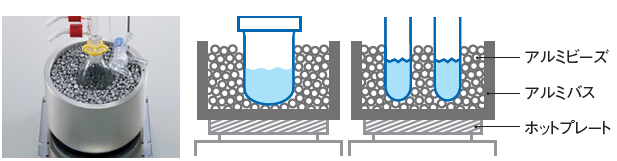

SynFlex™BBS用アルミバス
さまざまな形状の容器を使用できるアルミバスです。アルミバスの槽内にアルミビーズを入れることで多種多様の容器をさして使用できます。
※アルミバスでアルミビーズを使用した場合、バス温度、液温、アルミビーズ温度は容器の形状・液量、室温、アルミビーズ量、周囲温度などの条件により大きく変わってきます。温度精度を求める実験には適していません。アルミバスの制御はアルミブロックとホットプレートによる制御のみ可能です。液温・アルミビーズ温度による制御はできません。
反応容器用オールテフロン®製マグネチック撹拌翼
丸フラスコ５L反応容器に設置した例
回転中はフラスコ底部より数ミリ浮揚した状態で回転します。撹拌子が撹拌翼の先端に固定された状態（浮揚状態）で回転しますので、フラスコとの接触による割れや摩擦の心配がなく、撹拌子の飛び跳ね事故を防止します。
使用温度範囲：～180℃、使用回転範囲：～600rpm
小型セパラブルフラスコセット
BBS型（マルチシリーズ）と試験管アダプターを使用することで、小型セパラブルフラスコが使用できます。
開口部が大きく生成物の取出しや洗浄が簡単です。50・100・150mLの4種類の小型セパラブルフラスコは、接続口が多数あり、様々な用途に使用できます。50・100mL用には色違いで2種類の目盛が付いるので試薬の仕込み量を確認するのに便利です。スターラーまたはインペラー撹拌が可能です。
多数の組み合わせにて多様な用途に対応します。詳しくはカタログをご覧ください。
触媒スクリーニング容器・マイクロスケールCSTR®（完全混合型連続反応器）HIP型
BBS-1HLD型（シングルホルダー）を使用することで、触媒スクリーニング容器が使用できます。反応容器6・18・24本掛けの3種類は、少量サンプルを最大24本同時にセットでき、常圧・高圧反応スクリーニングが容易に行なえます。すべての容器は同じ雰囲気・同じ温度条件になります。詳しくはカタログをご覧ください。

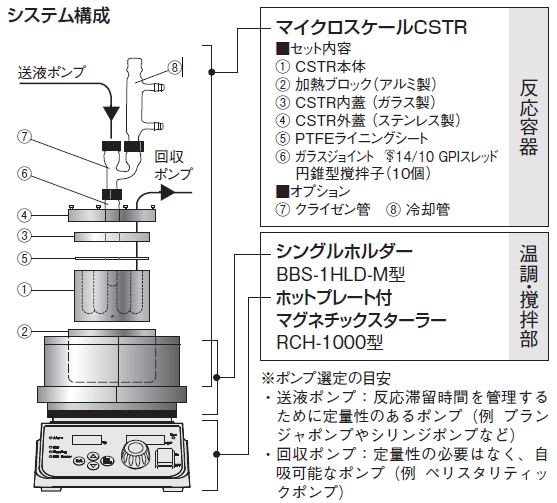

その他、マイクロスケールCSTR®（完全混合型連続反応器）HIP-CSTR型は、専用のBBS-1HLD-M型（シングルホルダー内径88㎜）にて構成できます。詳しくはカタログをご覧ください。
左記システムはHIP-CSTR-SUS + BBS-1HLD-M ＋ RCH-1000
※クライゼン管・冷却管は含みません。
| 製 品 名 | 容量 | 型式 |
|---|---|---|
|
触媒スクリーニング容器
|
1.5～7.0mL×6本 | HIP-7506 |
| 0.3～1.3mL×18本 | HIP-7518 | |
| 0.1～0.8mL×6本 | HIP-7524 | |
|
オンヘッド部
|
HIP-HEAD2 | |
|
シングルホルダー |
触媒スクリーニング用 | BBS-1HLD |
|
マイクロスケールCSTR®（完全混合型連続反応器）
|
約14mL（液張り量） |
HIP-CSTR-SUS |
|
約14mL（液張り量） |
HIP-CSTR-PTFE | |
|
約14mL（液張り量） |
HIP-CSTR-TK | |
|
シングルホルダー |
マイクロスケールCSTR®用、内径88㎜ |
BBS-1HLD-M |
| 製品名 | 規格 | 数量 | 型式 |
|
RCH-1000・3型用 安全カバー(～1L）BBS-1LSC型の取付用パーツ構成 |
|||
|
安全カバー
|
1Lまでのアルミブロック用 | 1 | BBS-1LSC |
|

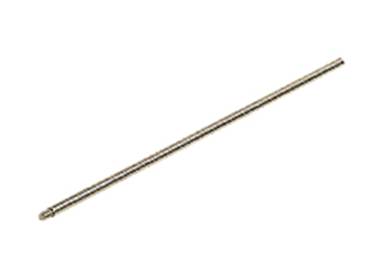

ポール
|
φ10×長さ450㎜ | 1 | |
| ポール取付金具 | BBS-1LSC用 | 1 | |
| ムッフ | 1 | ||
| 六角ボルトネジ | RCH-3型用 | 1 | |
| RCH-1000型用 安全カバー(2～5L）BBS-5LSC型の取付用パーツ構成 | |||
|
安全カバー
|
2～5Lのアルミブロック用 | 1 | BBS-5LSC |
|

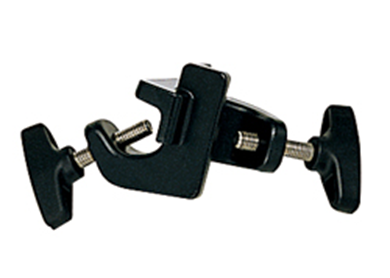

クランプ
|
1 | ZC | |
| スタンドベース（2～5L） | 1 | ||
| その他HRC型に各種容器を固定するパーツ | |||
| ポール取付金具 | トリプルホルダーBBS-3HLD用 | 1 | |
|
クランプ
|
1 | ||
|
トリプルクランプ
|
3本のガラス器具固定クランプ | 1 | BBS-3CLP |
|
ディスクプレート：プレート面を保護し、フラスコを装着しやすくします。 |
|||
|
ディスクプレート
|
φ135mm×3mm |
1 | BBS-135 FDP |
|
アダプタープレート
|
φ150mm |
1 | BBS-150 FAP |
|
200mm×200mm |
1 | BBS-200 XAP | |
| ハンドル：アルミブロック移送用ハンドルです。 | |||
|
アダプターリムーバー
|
1 | BBS-01LAR | |
|
トランスポートハンドル
|
～1 L | 1 | BBS-1LTH |
|
トランスポートハンドル
|
2～5L | 1組 | BBS-5LTH |
|
固定のいらない小型コンデンサです。形状の違う3タイプをラインアップし ています。最大除熱量 20W（循環水温20℃、水蒸気還流時） |
|||
|
小型コンデンサ
|
8×30 | 1 | |
|
超小型コンデンサ
|
6×15 | 1 | |
|
超小型コンデンサ
|
10×20 | 1 | |
テフロン®撹拌子 |
|||
|
棒状
|
8×30 | 5 | TSB-30 |
|
フットボール型
|
6×15 | 5 | TFS-15 |
| 10×20 | 5 | TFS-20 | |
| 10×25 | 5 | TFS-25 | |
| 15×30 | 5 | TFS-30 | |
| 15×35 | 5 | TFS-35 | |
|
オーバル型
|
6×15 | 1 | TFX-15 |
| 10×20 | 1 | TFX-20 | |
| 10×20 | 1 | TFX-21 | |
| 10×25 | 1 | TFX-25 | |
| 15×35 | 1 | TFX-35 | |
|
十字撹拌子
|
- | 10 | ST-3X |
|
ディスク型
|
⌀ 9×6H | 10 | ST-10L |
テフロン®撹拌子、アルミブロック対応表
|
撹拌子形状
アルミブロック |
棒状
|
フットボール
|
オーバル
|
楕円 |
オクタゴン
|
|
トリプルホルダー
|
○ | ○ | ○ | × | × |
|
シングルホルダー
|
× | ○ | ○ | ○ | ○ |
|
フィックスシリーズ
|
× | ○ | ○ | ○ | ○ |
トリプルホルダー対応撹拌子
※回転速度400rpm以上でご使用ください。
| フラスコ直径 | 呼び容量 | 適合 撹拌子 |
| 30～32mm | 5～10mL | TFS-15、TFX-15 |
| 35～41mm | 10～25mL | TFS-20、TFX-21 |
| 45mm | 25mL | TFS-25・30、TFX-25・30 |
| 51～56mm | 50mL | TFS-30 |
| 60～65mm | 100mL | TFS-30・35、TFX-30・35、TSB-30 |
| 12mmチューブ×8連 | 2mL | ST-10L |
| 24mmチューブ×4連 | 10mL | TFS-15、TFX-15 |
| 38mmチューブ | 50mL | TFS-20・25、TFX-21・25 |
| 50mmチューブ | 100mL | TFS-30・35、TFX-30・35、ST-3X |
| 60mmチューブ | 150mL | TFS-35、TFX-35、TSB-30 |
