真空ポンプを本体内に搭載可能なユニットタイプの凍結乾燥機
角形ドライチャンバーDRC型とのシステム 予備凍結から凍結乾燥フルシステム
- FDL-1000型はトラップ温度：-45℃、FDL-2000型はトラップ温度：-80℃で、除湿量は4L・3L／回、試料容器に合せてオプションの多岐管、ドライチャンバーを自由に載せ換えて凍結乾燥システムを構成できるオプションの真空ポンプを本体内に搭載可能なユニットタイプの凍結乾燥機です。
明るく、見やすい3.4インチ液晶表示
- トラップ温度や真空度以外に装置の状態が一目でわかる液晶画面を搭載しています。
簡単操作
- オートモード運転ではトラップ冷却温度・真空度を判断して試料容器の取付け可能状態をお知らせします。スタート後はフラスコ取付けと乾燥終了のストップ操作の簡単操作です。（多岐管使用時）
トラップ量モニタ
- オプションでトラップ量モニタ機構を搭載できます。最大除湿量になる前にモニタランプで確認でき安心です。
タイマ機能を搭載
- 真空ポンプの稼動積算時間や凍結乾燥時間の表示により、真空ポンプのオイル交換時期の判断や、昇華時間の計測に便利です。
コンタミネーション防止・窒素パージ可能
- 大気導入口に装備した0.2μmのフィルターが、リーク時のコンタミネーションを防ぎます。
- サンプルの酸化を防ぎたい場合、窒素パージも可能です。
停電復帰対策
- 停電復帰時、真空ポンプは自動復帰しません。停電によって一度融けた試料の突沸による飛散を防ぎます。（停電復帰時間の変更が可能）
記録計出力端子
- 乾燥データ管理として、真空度、トラップ温度の記録計出力端子を標準装備しています。（専用記録計接続コードはオプション）
メンテナンス性が向上ポンプスライドベース
- 真空ポンプ設置部はスライド式なのでオイル交換やメンテナンスが容易です。
- スライドベースの切欠きにより、オイル交換の際のドレンがしやすくなり、ポンプスライドベース板にオイルが垂れる心配がありません。
真空ポンプにやさしい構造
- ドレン系と排気系配管が分離されていますので、停電復帰時でも水分が直接真空ポンプに吸い込まれることがありません。
- デフロスト（ホットガス）操作により、トラップに着氷した氷をトラップバリアーで取去ることが可能です。
耐震性が向上固定金具
- アクリルベース支えを使用することで、真空解除後も多岐管がFDL本体にしっかり固定されますので、耐震対策が行なえます。また、本体をチェーンなどで固定できる固定板を装備しています。

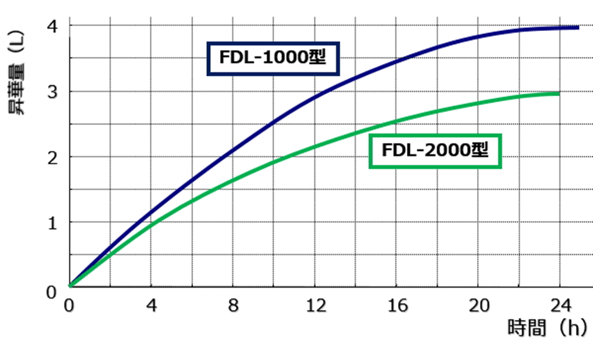

昇華速度
条件
■FDL-1000型
周囲温度：20℃
電源：AC100V 50Hz
試料：水 4ℓ
試料容器：1ℓ用ナス型フラスコ
1ℓナス型フラスコに水500mℓ入れて予備凍結する（×8個）。
時間経過後のフラスコの残量から昇華量を逆算したものです。
■FDL-2000型
周囲温度：20℃
電源：AC200V 50Hz
試料：水 3ℓ
試料容器：1ℓ用ナス型フラスコ
1ℓナス型フラスコに水375mℓ入れて予備凍結する（×8個）。
時間経過後のフラスコの残量から昇華量を逆算したものです。
| 製品名 | 容器口 サイズ |
ポート数 |
| フラスコ用多岐管(従来型) ※TS29/38以外の容器を使用する場合には、別途アダプターが必要です。 |
||
 |
TS29/38 | 4 |
 |
TS29/38 | 4 |
 |
TS29/38 | 8 |
| フラスコ用多岐管(高耐久性、オートクレーブ可能) ※TS29/38以外の容器を使用する場合には、別途アダプターが必要です。 |
||
 |
TS29/38 | 4 |
| TS29/38 | 4 | |
| TS29/38 | 8 | |
| 丸型フラスコ用ポート ※PMH-1000B型は高耐久性、オートクレーブ可能です。 ※TS29/38以外の容器を使用する場合には、別途アダプターが必要です。 |
||
 |
TS29/38 | 9 |
|
TS29/38 | 9 |
| 試験管・アンプル瓶用多岐管(従来型) ※別途試験管・アンプル瓶用アダプターが必要です。 |
||
 |
TS29/38 | 12 |
 |
TS29/38 | 24 |
| 試験管・アンプル瓶用多岐管(高耐久性、オートクレーブ可能) ※別途試験管・アンプル瓶用アダプターが必要です。 |
||
 |
TS29/38 | 12 |
 |
TS29/38 | 24 |
| 型式 | 製品コードNo. | 価格 (税別) |
| BBS-1LSC | 240070 | 22900 |
| 264790 | 10900 | |
| 264800 | 3300 | |
| BBS-5LSC | 240100 | 40500 |
| 124560 | 3400 |
| 製品名称 | 棚寸法（mm） | 棚段数 | 10mLバイアル瓶掛数 | ⌀ 66シャーレ掛数 | 温度調節範囲 |
| ドライチャンバー | |||||
 |
200W×230D | 2 | 72本×2 | 8個×2 | 室温+5～40℃ |
 |
⌀ 220 | 1 | 58本×1 | 7個×1 | 30℃固定 |
 |
⌀ 220 | 3 | 58本×3 | 7個×3 | |
| 密栓式ドライチャンバー | |||||
 |
⌀ 220 | 1 | 58本×1 | − | 30℃固定 |
 密栓は1段目のみ可能です。 |
⌀ 220 | 2 | 58本×2 | － | |
バイアル瓶用ステンレスバット・ホルダー
ドライチャンバーにご利用いただくと便利なバットとフォルダーです。
バイアル瓶用ステンレスバット・ホルダー
カタログはこちら
| 型式 | 製品コードNo. | 価格（税別） |
| BBS-1LSC | 240070 | 22900 |
| 264790 | 10900 |
| 製品名称 | 棚寸法（mm） | 棚段数 | バイアル瓶掛数 | 密栓 | 温度調節範囲 |
|
角型ドライチャンバー
写真はDRC-1100型です。 |
240×240 | 3 |
10mLバイアル瓶×270本
|
なし | －40～30℃（棚循環液温度） |
| 手動ハンドル式 |
| 型式 | PFR-1000 | PFM-1000 |
|---|---|---|
| 製品コードNo. | 197410 | 197420 |
| 価格（税別） | ¥367,000 | ¥115,000 |
| 製品名 |
予備凍結槽
|
プリフリーザー
試料容器回転装置（PFR-1000型と組み合わせて使います） |
| 予備凍結温度 | -45℃ | － |
| 使用可能容器 | 試料フラスコMax.2L | － |
| 対象容器 | 凍結瓶Max.1.2L | 試料フラスコ(TS29/38)、凍結乾燥瓶 |
| 取付対象機種 | － | PFR-1000、UT-3010・4000型 |
| 回転速度範囲 | － | 92／110rpm 固定 |
| 型式 | 製品コードNo. | 価格 (税別) |
| 製品名称 | 排気量 | 特長 |
| ドライ真空ポンプ(製品本体には内蔵できません) | ||
 |
250L/min | クリーン排気、オイルレス、定格電源：AC100～240V、0.34kVA。 |
 真空ホースアダプターA 外径22×外径17㎜ |
||
| 真空ポンプ(製品本体に内蔵可能) | ||
 |
50 L/min ／ 60 L/min | 標準品 |
| 耐食処理品 | ||
| オイルフィルター搭載、耐食処理品 | ||
 |
135 L/min ／ 162 L/min | 標準品 |
| 耐食処理品 | ||
| オイルフィルター搭載、耐食処理品 | ||
 オイルミストトラップ OMC-200型(GCD-136XNF型用) |
||
|
|
||
|
|
||
|
|
||
|
|
||
真空ホース 内径15×外径36mm 5m
FDL用トラップモニタ
記録計接続コード
記録計
