凍結乾燥機|凍結乾燥機

    unit-type freeze dryer

    凍結乾燥機(フリーズドライヤー)

    FDM-1000、FDM-2010(ノンフロン)型

    凍結乾燥システムを構成できるユニットタイプの凍結乾燥機


            FDM-1000                                                      ノンフロン FDM-2010
    ※上の写真はシステム構成例ですので、多岐管、真空ポンプ、試料フラスコ、試験管はオプションです。

    • FDM-1000型はトラップ温度:-45℃、FDM-2010型はトラップ温度:-80℃で、除湿量は1L/回、試料容器に合せてオプションの多岐管、ドライチャンバーを自由に載せ換えて凍結乾燥システムを構成できるユニットタイプの凍結乾燥機です。
    • FDM-2010型は環境にやさしいノンフロン冷凍機搭載を使用しています。
    • システム構成例詳細はこちら



    明るく、見やすい3.4インチ液晶表示

    • トラップ温度や真空度以外に装置の状態が一目でわかる液晶画面を搭載しています。

    簡単操作

    • オートモード運転ではトラップ冷却温度・真空度を判断して試料容器の取付け可能状態をお知らせします。スタート後はフラスコ取付けと乾燥終了のストップ操作の簡単操作です。(多岐管使用時)

    タイマ機能を搭載

    • 真空ポンプの稼動積算時間や凍結乾燥時間の表示により、真空ポンプのオイル交換時期の判断や、昇華時間の計測に便利です。

    コンタミネーション防止

    • 大気導入口に装備した0.2μmのフィルターが、リーク時のコンタミネーションを防ぎます。

    停電復帰対策

    • 停電復帰時、真空ポンプは自動復帰しません。停電によって一度融けた試料の突沸による飛散を防ぎます。(停電復帰時間の変更が可能)

    記録計出力端子

    • 乾燥データ管理として、真空度、トラップ温度の記録計出力端子を標準装備しています。(専用記録計接続コードはオプション)

    FDM-1000型はトラップとしても使用可能

    • FDM-1000型はオプションのノズル付蓋(オプション)を使用することで、遠心エバポレーターなどのトラップとしても使用できます。(到達能力533Pa以下の真空ポンプが必要です)

    FDM-2010型の特徴

    • 環境にやさしいノンフロン冷凍機搭載で,フロン搭載製品の管理業務が不要。廃棄時にかかる費用・手間が不要。温室効果ガスの排出・削減に貢献。
    • -80℃の低温トラップで乾燥しますので、含水率の低い乾燥状態のよいサンプルが得られ、さらに、缶体冷却方式を採用、ホットガスによる解氷時には容易に氷を取出すことができ、洗浄も容易です。
    • 缶体冷却方式を採用していますので、ホットガスによる解氷時には容易に氷を取出すことができ、洗浄も容易です。
    • 多本数の試験管を一度に凍結乾燥できるシステム例はこちら

    仕様

    型式 FDM-1000 FDM-2010
    製品コードNo. 280890 284710
    価格(税別) ¥556,000 ¥920,000
    製品名 凍結乾燥機(フリーズドライヤー)
    冷却方式 冷却コイル方式 缶体冷却方式
    トラップ冷却温度 -45℃ -80℃
    除湿容量 1L/回
    設定・表示 シートキー方式・液晶表示
    トラップ温度計 搭載
    真空計 ピラニ真空計(デジタル表示)0.0~533.3Pa
    安全機能 漏電・過電流ブレーカ、冷凍機保護回路、真空解除時自動リーク、オイル交換アラーム、サービスコンセント用ヒューズ、制御基板自己診断機能
    真空解除機能 真空自動リーク弁
    トラップ解氷機能 ホットガスによる解氷
    付属機能 真空ポンプ制御、凍結乾燥可能表示、真空ポンプ運転時間表示、ストップウォッチ機能、停電復帰選択、真空度異常監視(一定値)、冷凍機保護タイマ
    記録計出力 トラップ温度 1℃/1mV  真空度 1Pa/1mV
    真空ポンプ オプション(50L/min以上)
    ポート数 オプション選定に依存
    冷凍機・冷媒 空冷式 出力450W・R507A 空冷式 出力450W×2・R290・R170
    地球温暖化係数
    GWP値
    3990 23
    温度センサ T熱電対
    チャンバー材質 オプション選定に依存
    チャンバー内寸法 オプション選定に依存
    トラップ容量 1L
    トラップ寸法(mm) 内径200×175H 内径153×225H
    冷却コイル トラップ内コイルあり コイル露出無し
    トラップ槽材質 ステンレス
    吸引口径 外径17.3(mm)
    試料容器取付口 オプション選定に依存
    サービスコンセント 真空ポンプ用 Max.6A、ドライチャンバー用 Max.2A
    使用周囲温度 5~35℃
    電源入力 7A、700VA 10A、1kVA
    定格電源 AC100V 50/60Hz
    電源ユーティリティー 15A AC100V 20A AC100V
    外寸法(mm) 450W×420D×440H 450(487)W×550D×945H
    電源コード 長さ:3m、外径:約9mm
    質量 約38㎏ 約82㎏

    ※性能は室温20℃、定格電源電圧、50Hz時での値です。
    ※電源入力はサービスコンセントの容量を含まない値です。
    ※( )内の寸法は突起物を含みます。
    ※冷却ガス封入量は本体の製番プレートに記載してあります。
    ※記録計へ接続する場合は専用記録計接続コード(オプション)が必要となります。

    FDM-2010型について
    ※トラップ部の耐食性コーティングも製作いたします。お問合せ下さい。
    ※運賃等が必要です。別途お見積りいたします。
    ※AC100V、20A容量の一次側電源をご用意ください。
    ※電源プラグは付属していません。

    データ








    ノンフロン小型低温水循環装置(クールエース)






    低温恒温水槽 ユニエースバス







    昇華速度

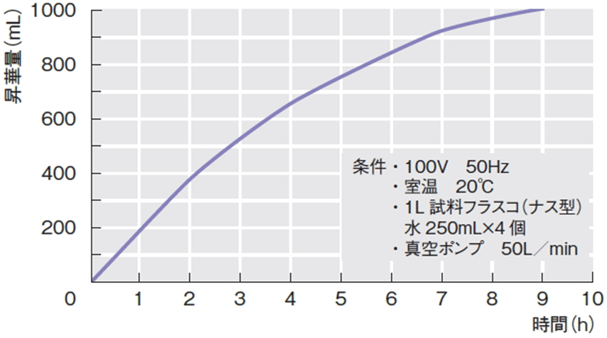

    ■FDM-1000型

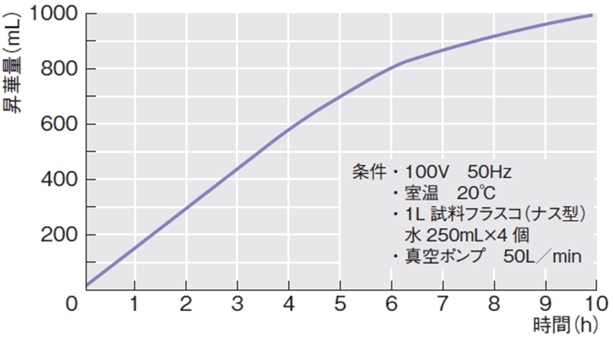

    ■FDM-2010型

    試料(水)を試料フラスコ(ナス型)に入れ、予備凍結後にトラップに取付け、 時間経過後のフラスコの残量から昇華量を逆算しています。

    オプション

    装置を使うには以下のオプションが必要となります。ご使用の容器とその数、仕込み量、試料の特性を十分考慮して選択してください。システム構成例詳細はこちら

    また、FDM-1000型、FDM-2010型それぞれ専用のオプションには、記載がありますので間違えの無いよう気をつけてください。

    型式 製品コードNo. 価格(税別)

    BBS-1LSC 240070 22900
      264790 10900
      264800 3300

    BBS-5LSC 240100 40500
      124560 3400
      240080 20300

    BBS-5LSC 240100 40500
      124560 3400

    BBS-5LSC 240100 40500
      124560 3400


    製品名 容器口
    サイズ
    ポート数
    フラスコ用多岐管(従来型)
    ※TS29/38以外の容器を使用する場合には、別途アダプターが必要です。
    TS29/38 4
    TS29/38 4
    TS29/38 8
    フラスコ用多岐管(高耐久性、オートクレーブ可能)
    ※TS29/38以外の容器を使用する場合には、別途アダプターが必要です。
    TS29/38 4
    TS29/38 4
    TS29/38 8
    試験管・アンプル瓶用多岐管(従来型)
    ※別途試験管・アンプル瓶用アダプターが必要です。
    TS29/38 12
    TS29/38 24
    試験管・アンプル瓶用多岐管(高耐久性、オートクレーブ可能)
    ※別途試験管・アンプル瓶用アダプターが必要です。
    TS29/38 12
    TS29/38 24
    固定金具(必ずFDM-1000型には多岐管固定用クランプで固定してください)
    固定金具(必ずFDM-2010型にはアクリルベース支えで固定してください)
    型式 製品コードNo. 価格
    (税別)

    BBS-1LSC 240070 22900
      264790 10900
      264800 3300

    BBS-5LSC 240100 40500
      124560 3400
    製品名称 棚寸法(mm) 棚段数 10mLバイアル瓶掛数 ⌀ 66シャーレ掛数 温度調節範囲
    ドライチャンバー
    200W×230D 2 72本×2 8個×2 室温+5~40℃
    ⌀ 220 1 58本×1 7個×1 30℃固定
    ⌀ 220 3 58本×3 7個×3
    密栓式ドライチャンバー
    ⌀ 220 1 58本×1 30℃固定
    密栓は1段目のみ可能です。 ⌀ 220 2 58本×2



    バイアル瓶用ステンレスバット・ホルダー

    drc3l+VBSset
    ドライチャンバーにご利用いただくと便利なバットとフォルダーです。
    バイアル瓶用ステンレスバット・ホルダー
    カタログはこちら



    型式 PFR-1000 PFM-1000
    製品コードNo. 197410 197420
    価格(税別) ¥367,000 ¥115,000
    製品名

    予備凍結槽

    プリフリーザー

    予備凍結槽と組合せて使います。

    予備凍結温度 -45℃
    使用可能容器 試料フラスコMax.2L
    対象容器 凍結瓶Max.1.2L 試料フラスコ(TS29/38)、凍結乾燥瓶
    取付対象機種 PFR-1000、UT-3010・4000型
    回転速度範囲 92/110rpm 固定
    型式 製品コードNo. 価格
    (税別)














    製品名称 排気量 特長
    真空ポンプ
    50 L/min / 60 L/min 標準品
    耐食処理品
    オイルフィルター搭載、耐食処理品
    135 L/min / 162 L/min 標準品
    耐食処理品
    オイルフィルター搭載、耐食処理品
    オイルミストトラップ OMC-200型(GCD-136XNF型用)

    真空ホース真空ホース 内径15×外径36mm 5m

    真空ポンプ架台FDM-2010型専用真空ポンプ用ベース(本体とポンプを連結して移動)

    記録計μR-10000接続コード記録計接続コード

    記録計記録計

    FDM-1000型用

    FDM-2010型用

     ノズル付蓋ノズル付蓋 (この蓋でトラップ装置として使用できます。)
