    凍結乾燥機(フリーズドライヤー)

    FDS-2100・FDS-2200型

    トラップ冷却温度-80℃。ノンフロンの小型卓上タイプ。



         FDS-2100                                            FDS-2200

    ・ トラップ冷却温度-80℃の少量容器専用の小型凍結乾燥機です。実験台上へ設置しても場所をとりません。
    ・ FDS-2100型が除湿量150mLFDS-2200型が除湿量750mLで、ご利用の目的に合わせどちらかをお選びください。
    ・ 装置の重量が軽く、お一人での持ち運びが可能です。
    ・ オゾン破壊係数、地球温暖化係数共にゼロのノンフロン。環境にやさしいヘリウムガスを使用した小型・軽量の冷却システムです。また、フロン排出抑制法の適用を受けませんので、3ヶ月に1度の簡易点検の報告義務はありません。
    ・ 操作部に真空度、トラップ温度、時間を表示しますので稼働状況が一目で確認できます。
    ・ 大気導入口に装備した0.2μmのフィルターが、リーク時のコンタミネーションを防ぎます。
    ・ オートモード運転ではトラップ冷却温度・真空度を判断して試料容器取付け可能状態を知らせます。
    ・ 停電から復帰するまでの時間に応じて、継続運転・終了の時間設定が行なえます。
    ・ サービスコンセントを使用することで、停電復帰時に真空ポンプは自動復帰しないので、試料の突沸による飛散を防ぎます。
    ・ オプションの多岐管は、本体部とコック部の分解が容易です。コンパクトサイズなので本体・コック部分ともにオートクレーブ滅菌が行なえます。

    ▶▶▶製品動画 EYELACHANNELで公開しています。

    • 凍結乾燥(フリーズドライ)に関してと凍結乾燥中の様子をご紹介

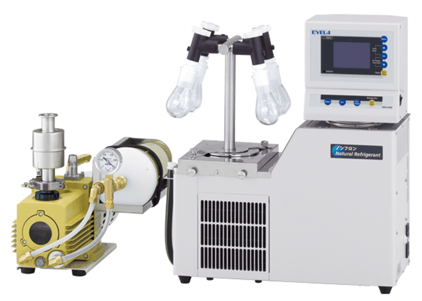

    システム構成例(FDS-2100型)

    • 少量容器凍結乾燥システム

    製品コードNo. 価格(税別)







    製品名 型式
    小型凍結乾燥機 FDS-2100型
    多岐管 PMS-4S型
    試料フラスコ(ナス型) TS29 100mL×4個
    フィルトレーションカセット付真空ポンプ GCD-051XF型
    オイルミストトラップ OMC-050型
    フラスコ用C型アダプター TS29×4個
    真空ホース 内径12×外径30mm 3m
    システム総電源容量:7.6A、必要コンセント数:1口
    システム合計金額(税別)

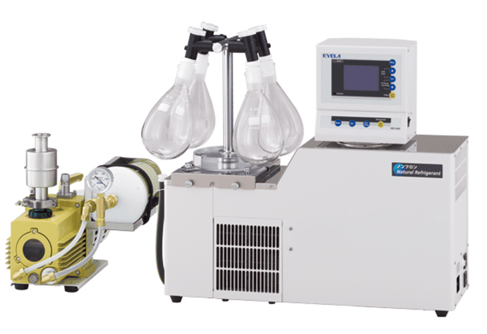

    システム構成例(FDS-2200型)

    • 研究室卓上システム

    製品コードNo. 価格(税別)







    製品名 型式
    小型卓上凍結乾燥機 FDS-2200型
    多岐管 PMS-4LS型
    試料フラスコ(ナス型) TS29 500mL×4個
    フィルトレーションカセット付真空ポンプ GCD-051XF型
    オイルミストトラップ OMC-050型
    フラスコ用C型アダプター フラスコ用C型アダプター×4
    真空ホース 内径12×外径30mm 3m
    システム総電源容量:9.5A、必要コンセント数:1口
    システム合計価格(税別)

    仕様








    ノンフロン小型低温水循環装置(クールエース)






    低温恒温水槽 ユニエースバス







    型式 FDS-2100 FDS-2200
    製品コードNo. 284730 284740
    価格 (税別) ¥649,000 ¥1,071,000
    製品名 小型凍結乾燥機
    冷却方式 缶体冷却
    トラップ冷却温度 -80℃
    除湿容量 150mL/回 750mL/回
    設定・表示 シートキー入力・3.4インチLCD表示
    トラップ温度計 デジタル表示、T型熱電対センサ、表示制度:±4℃
    真空計 デジタル表示 0.0~533.0Pa、最小桁0.1Pa
    安全機能 真空ポンプ自動運転機能、真空度監視機能、トラップ温度監視機能、漏電・過電流ブレーカ、冷却ユニット排熱温度上限設定
    真空解除機能 電源OFF時自動リーク・停電時自動リーク
    トラップ解氷機能 ヒータによる解氷
    真空ポンプ オプション(50L/min以上)
    冷凍機・冷媒 スターリング冷凍機 80W・ヘリウム(ノンフロン) スターリング冷凍機 150W・ヘリウム(ノンフロン)
    温度センサ T型熱電対センサ
    ヒータ シリコンラバーヒータ・60W シリコンラバーヒータ・90W
    トラップ容量 約0.85L 約1.9L
    トラップ寸法(mm) 内径90×145H 内径122×164H
    トラップ槽材質 ステンレス
    吸引口径 外径17
    サービスコンセント 真空ポンプ用、ドライチャンバー用合計Max.10A 真空ポンプ用、ドライチャンバー用合計Max.10A
    使用周囲温度 5~35℃
    電源入力 2A、200VA 2.5A 250VA
    定格電源 AC100V 50/60Hz
    外寸法(mm) 455W×220D×533H 620W×220D×544H
    電源コード 長さ:約2m、外径:約9mm
    質量 約18kg 約28kg

    ※性能は室温20℃、定格電源電圧、50Hz、無負荷時での値です。
    ※電源入力はサービスコンセントの容量を含まない値です。
    ※ 除湿容量は周囲温度20℃付近での性能です。使用周囲温度の条件により異なります。
    ※(  )内の寸法は突起物を含みます。

    オプション

    オプション・関連製品

    型式 製品コードNo. 価格(税別)














    製品名称 仕様1 仕様2 仕様3

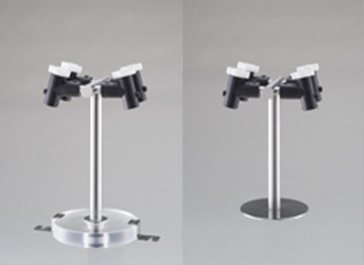

    FDS-2100型用フラスコ用多岐管


    ※C型アダプターは付属しません。

    蓋直径
    径120㎜
    ポート数
    4本
    蓋材質
    ステンレス
    蓋直径
    径120㎜
    ポート数
    4本
    蓋材質
    アクリル

    FDS-2200型用フラスコ用多岐管


    ※C型アダプターは付属しません。

    蓋直径
    径150㎜
    ポート数
    4本
    蓋材質
    ステンレス
    蓋直径
    径150㎜
    ポート数
    4本
    蓋材質
    アクリル

    ドライチャンバー

    棚寸法(mm)
    径157
    棚段数
    1段
    温度調節範囲
    30℃固定
    棚寸法(mm)
    径157(上段)
    径126(下段)
    棚段数
    2段
    温度調節範囲
    30℃固定

    予備凍結槽

    予備凍結温度 -45℃   使用可能容器
    試料フラスコ Max.2L
    凍結乾燥瓶 Max.1.2L

    プリフリーザー

    取付対象機種
    PFR-1000、UT-3000・4000型
    回転速度範囲
    92/110rpm 固定
    対象容器
    試料フラスコ(TS29/38)、
    凍結乾燥瓶

    真空ポンプ

    排気量(50/60Hz)
    50L/min/60L/min
    電源電圧・電源入力
    AC100V・5.6/4.8A

    オイルミストトラップ
    真空ホース 内径12×外径30mm 5m

    ドライ真空ポンプ

    排気量(50/60Hz)
    110L/min
    電源電圧・電源入力
    AC100V、340VA

    真空ホースアダプターA 外径22×外径17㎜
    真空ホース 内径12×外径30mm 5m

    データ

    昇華

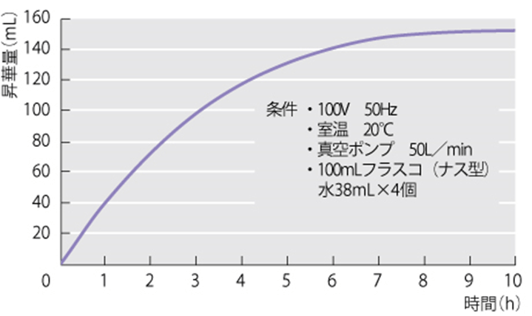

    • FDS-2100型 昇華速度

      試料(水)を試料フラスコ(ナス型)に入れ、予備凍結後にトラップに取付け、
      時間経過後の試料フラスコ(ナス型)の残量から昇華量を逆算。

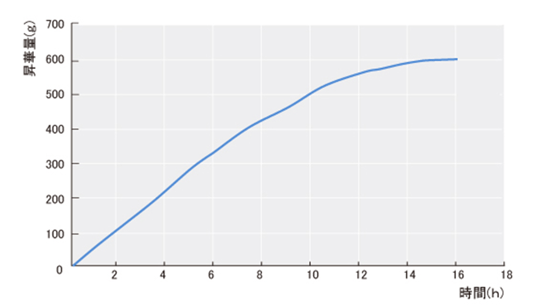

    • FDS-2200型 昇華速度

      試料(水)を試料フラスコ(ナス型)に入れ、予備凍結後にトラップに取付け、時間経過後のフラスコの残量から昇華量を逆算しました。一度に仕掛けられる量は、500mLの試料フラスコ(ナス型)に試料を入れて予備凍結したものが、周囲温度30℃時が3個まで、周囲温度35℃時は2個までです。

    ▶▶▶製品動画 EYELACHANNELで公開しています。

    • 凍結乾燥してみました。食品01「お味噌汁」
